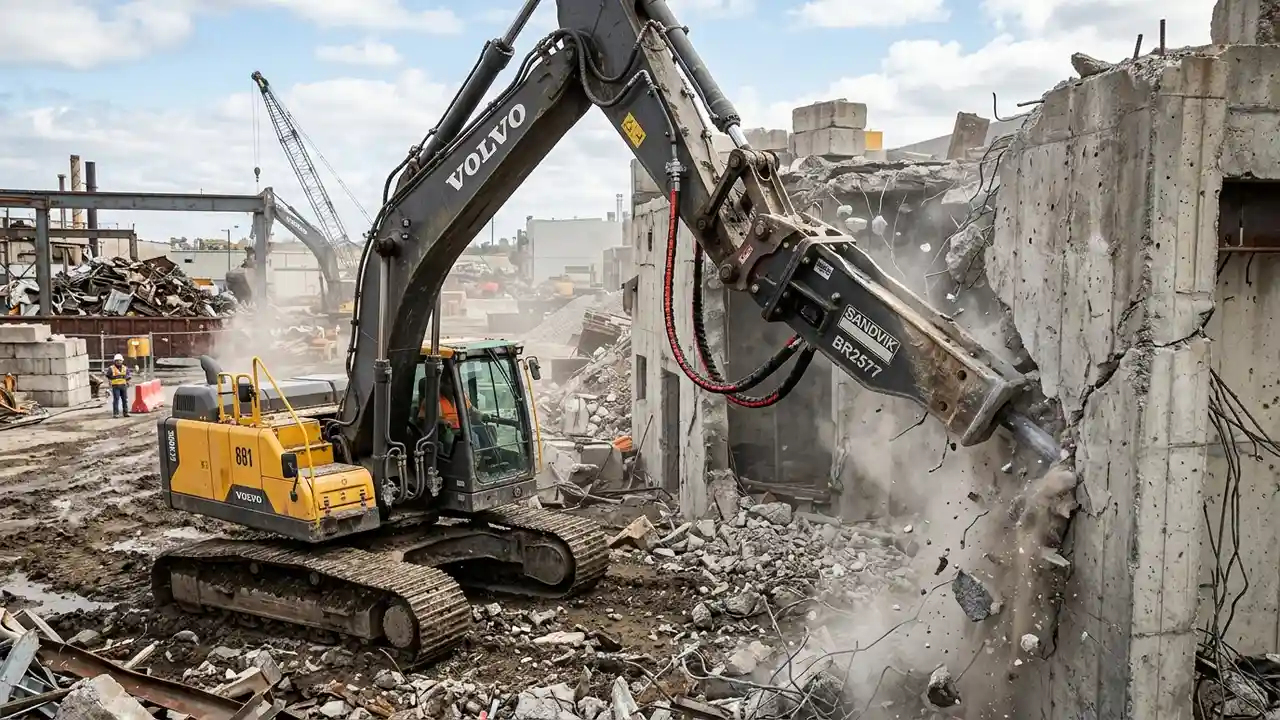

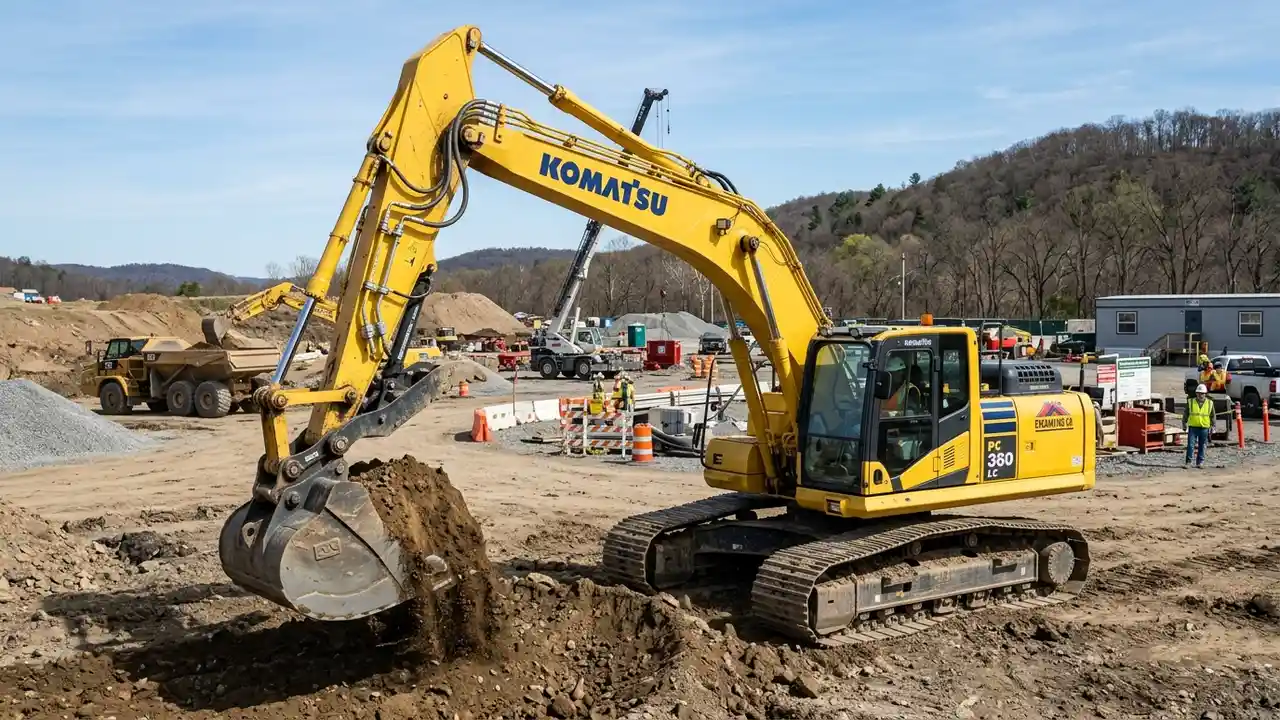

Заводская комплектация большинства строительных экскаваторов и спецтехники часто ограничена базовым контуром для работы обычного траншейного или погрузочного ковша. Покупка активного навесного оборудования (гидромолотов, гидроножниц, вибропогружателей, бетоноломов, бревнов или просеивающих ковшей) требует расширения гидравлических возможностей машины. Профессиональные услуги модернизации гидролиний для спецтехники позволяют адаптировать гидросистему машины под любые задачи без потери производительности основного гидронасоса.
Зачем необходима модернизация гидравлической системы спецтехники
Специальная строительная и дорожная техника приобретается под широкие задачи. При смене рабочей площадки или увеличении спектра услуг возникает необходимость подключения активных гидравлических инструментов. Заводская однопоточная разводка, предназначенная исключительно для гидромолота, не может обеспечивать реверсивный поток масла, необходимый для гидроножниц или грейферного захвата.
Переоборудование гидравлической магистрали решает ключевые технологические задачи:
- Расширение функционала машины: переход от стандартного ковша к универсальному комплексу демонтажа, корчевания или погрузки.
- Защита гидрокомпонентов: интеграция предохранительных и разгрузочных клапанов предохраняет главный распределитель и насос от скачков давления и гидроударов.
- Снижение расхода топлива: корректно подобранное сечение рукавов высокого давления (РВД) и стальных трубок уменьшает гидравлическое сопротивление и нагрев рабочей жидкости.
- Увеличение скорости работы: точная настройка потока масла через педальное или джойстиковое управление ускоряет рабочие циклы навески.
Основные типы модернизируемых гидролиний
Подбор комплекта переоборудования зависит от типа планируемого к установке навесного оборудования. Специалисты компании НАЕКС проектируют и монтируют несколько разновидностей дополнительных гидравлических контуров:
1. Двухпоточная гидролиния высокого давления

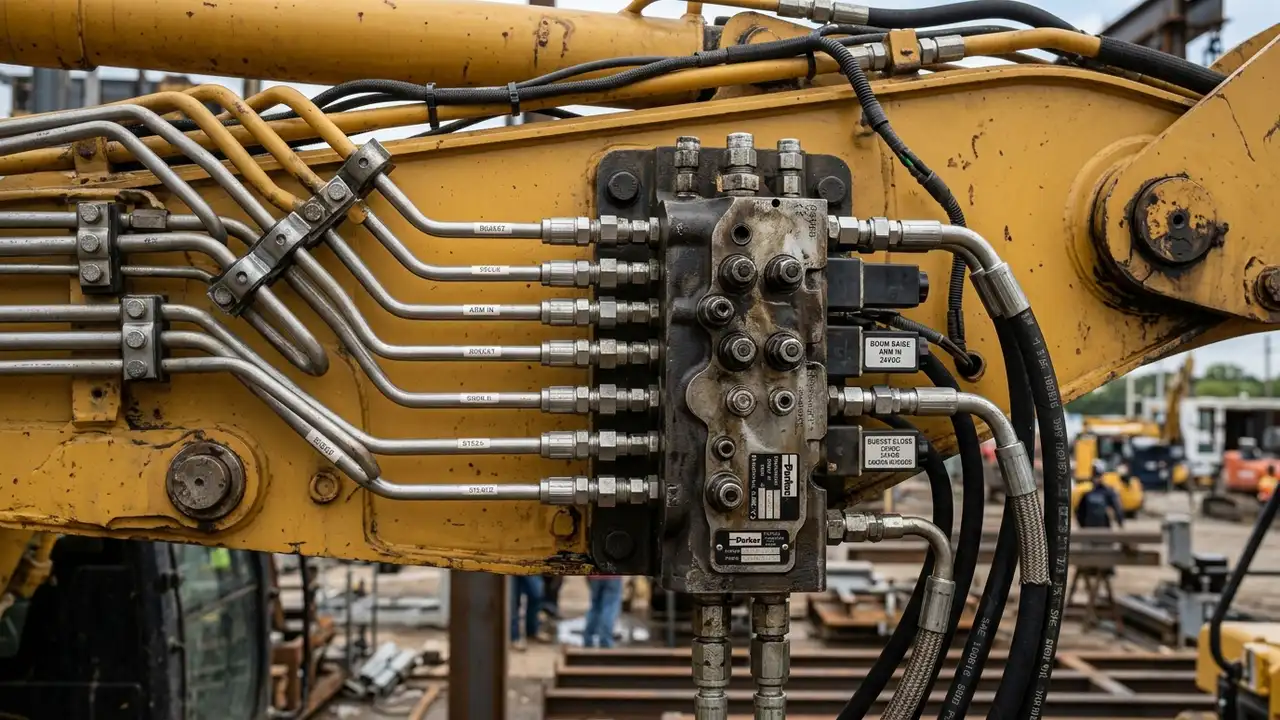

Необходима для работы оборудования, требующего подачи масла в двух направлениях: гидроножниц, гидрокрашеров, бетоноломов, мультипроцессоров и вибропогружателей. Контур оснащается реверсивным блоком управления и дополнительной секцией распределителя.
2. Линия среднего давления (линия ротации или вращения)
Служит для вращения полноповоротных грейферов, поворедных ковшей, бревнозахватов и гидробуров. Характеризуется точной регулировкой расхода масла и встроенными клапанами сброса лишнего давления.
3. Дренажная магистраль
Обязательная линия безнапорного слива масла непосредственно в гидробак. Требуется для гидромоторов с высокой частотой вращения, гидромолотов и гидравлических фрез для предотвращения выдавливания сальников при возникновении противодавления.
4. Магистраль быстросъемного механизма (БСМ / квик-кэплера)
Позволяет оператору менять навесные инструменты из кабины экскаватора за 1-2 минуты. Включает гидравлический замок, гидрозамок безопасности и электронный пультовый модуль управления.
Компоненты комплектов для модернизации гидросистем
Качественное переоборудование гидравлики базируется на надежных комплектующих, рассчитанных на рабочее давление до 350-400 бар. В готовые комплекты поставки от производителя НАЕКС входят:
- Холоднодеформированные бесшовные стальные трубки с антикоррозийным гальваническим покрытием.
- Двухплетеные и четырехплетеные рукава высокого давления (РВД) с защитными спиралями.
- Быстроразъемные соединения (БРС) резьбового или БРС-типа с защитными заглушками.
- Пропорциональные гидравлические распределители и донные клапаны.
- Джойстики управления с аналоговыми роллерами или дублирующие ножные педали.
- Кронштейны, хомуты, проставки и крепежные элементы под штатные посадочные места стрелы.
Этапы проведения работ по переоборудованию спецтехники
Процесс модернизации гидролиний для спецтехники на объекте заказчика или в специализированном сервисном центре включает следующие шаги:
- Анализ гидросистемы и гидравлической схемы: изучение параметров базового насоса, пропускной способности распределителя и требований подключаемого навесного инструмента.
- Проектирование трассировки магистралей: расчет оптимальной прокладки трубопроводов по стреле и рукояти для исключения перегибов и трения РВД при максимальном вылете.

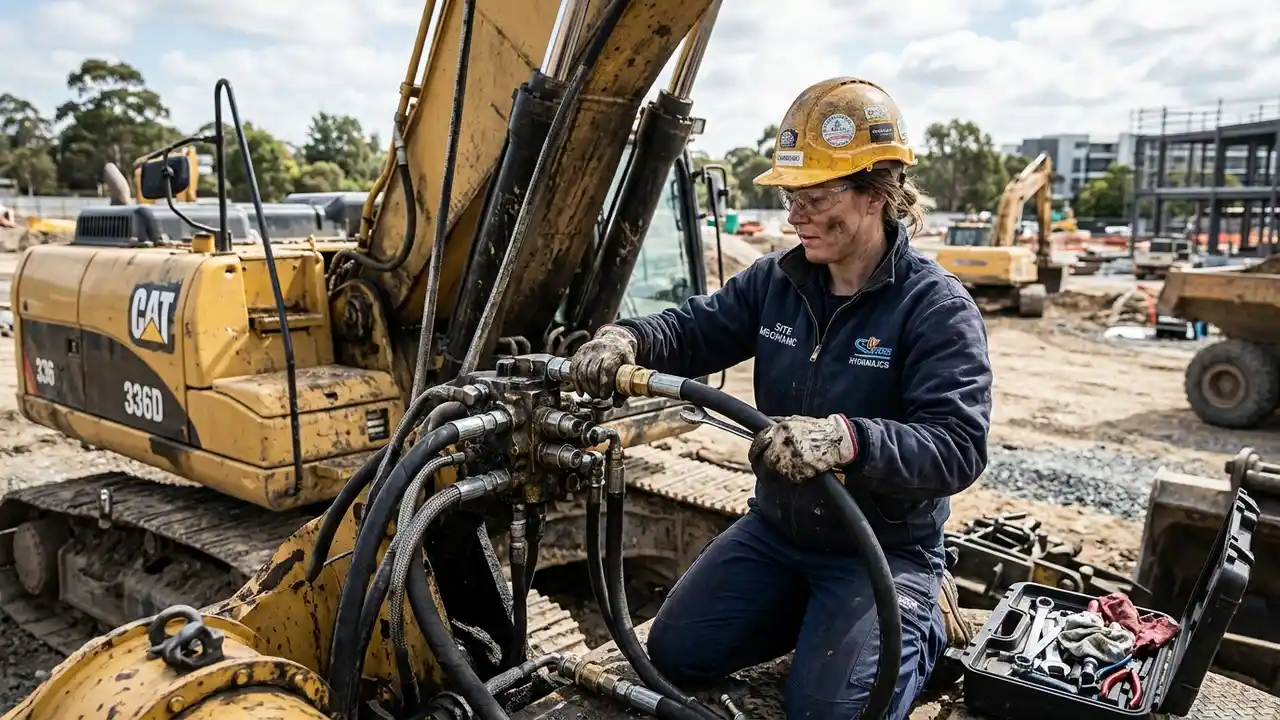

- Установка железа и арматуры: монтаж жестких труб на спецкрепления, разводка гидравлических шлангов.
- Врезка в существующий гидроконтур: подключение к пилотной линии управления, установка педалей, кнопок или аналоговых роллеров в кабине.
- Заправка, опрессовка и настройка: настройка предохранительных клапанов по манометрам, проверка герметичности под максимальной рабочей нагрузкой.
Особенности доработки гидролиний для различных марок спецтехники
Каждый бренд спецтехники обладает специфическими особенностями гидросхем. При работе с техникой JCB, Caterpillar, Komatsu, Hitachi, Hyundai, SANY, XCMG и Liugong учитываются оригинальные допуски давления и типы управления:
На экскаваторах массой до 15 тонн чаще всего требуется установка универсальной однопоточной разводки или гидролинии дренажа. На средних и тяжелых экскаваторах 16-30 тонн и выше монтируются полноценные комбинированные линии с возможностью быстрого переключения между режимами «гидромолот» и «гидроножницы» через электромагнитный клапан.
Посмотреть варианты комплектации и сформировать заказ можно на странице каталога гидролиний. Актуальный прайс-лист на комплекты и монтажные работы представлен в разделе цены на гидролинии. Если вам необходимо подобрать совместимое навесное оборудование, рекомендуем ознакомиться с разделом навесное оборудование для экскаваторов.
Почему стоит доверить модернизацию гидролиний компании НАЕКС
Компания ИП Назаров И. А. (бренд НАЕКС) является производителем гидравлических комплектов для спецтехники. Мы предлагаем:
- Точное соответствие геометрическим параметрам стрел и рукоятей конкретных моделей машин.
- Использование высокопрочных стальных трубок и сертифицированных РВД.
- Выездные бригады инженеров-гидравликов для монтажа и пусконаладки по всей территории России.
- Официальную гарантию на все комплекты и проведенные работы.
Грамотно проведенные работы по дооборудованию гидравлики повышают рыночную стоимость техники и позволяют закрывать сложные подряды с максимальной производительностью.
