Точный инженерный расчет рабочих параметров навесного бурового привода защищает строительную компанию от аварийного выхода из строя гидромотора и механического разрушения сателлитов планетарного механизма. Желание подрядных организаций гидравлические буры купить выгодно нередко оборачивается поломкой дорогостоящего оборудования в первые недели эксплуатации из-за грубых просчетов при сопряжении навески с базовой машиной. Заказчики привыкли выбирать гидровращатель по весовой категории экскаватора из рекламных буклетов, упуская фактическое давление и расход рабочей жидкости насосной станции. Опыт буровых бригад подтверждает: привод выдает паспортную тягу исключительно при строгом соответствии гидравлического расхода, правильной настройке предохранительного клапана и учете фактического сопротивления разрабатываемых грунтовых пластов.
Подбор гидровращателя по тоннажу машины: опасная иллюзия достаточной мощности

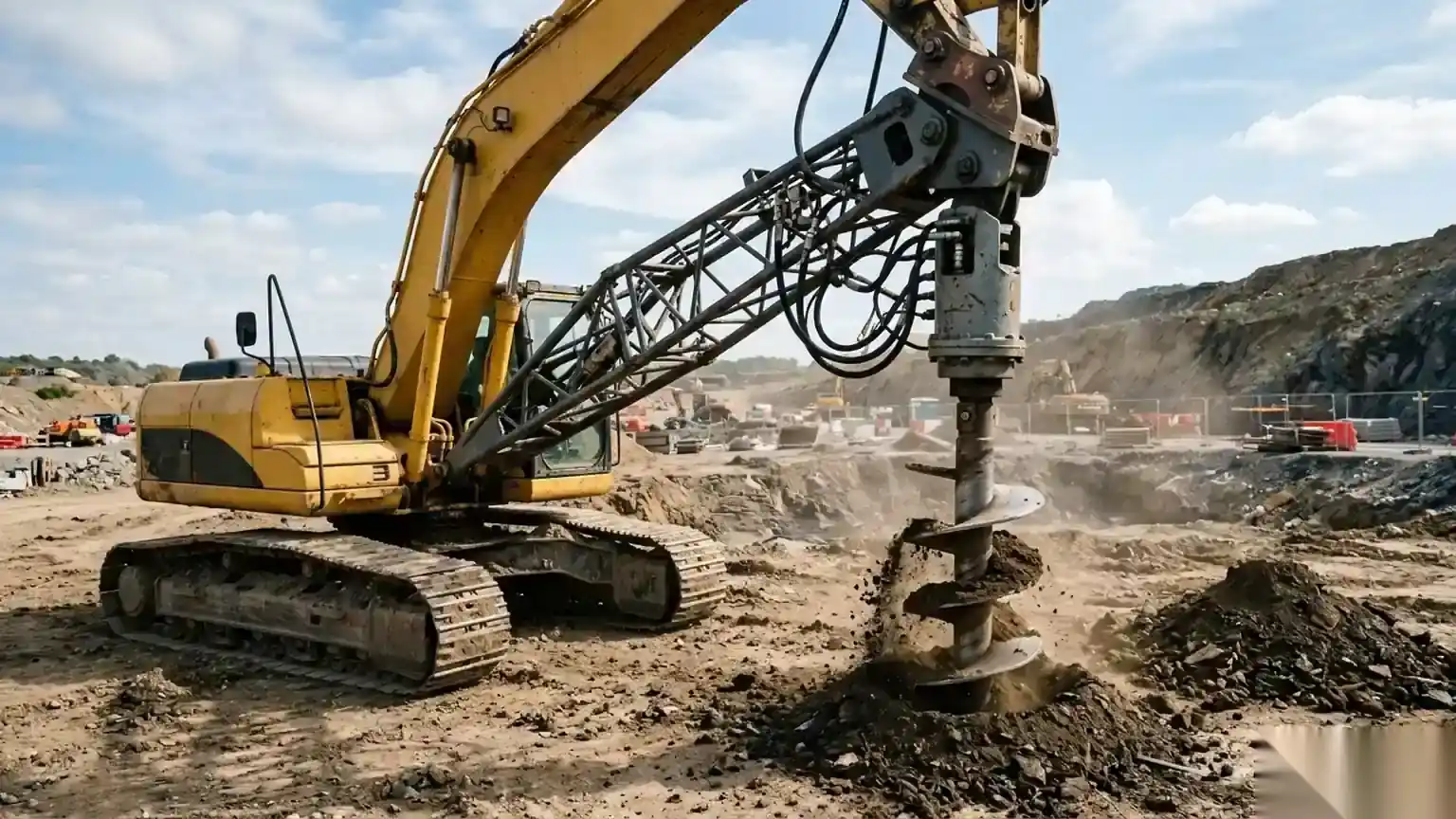

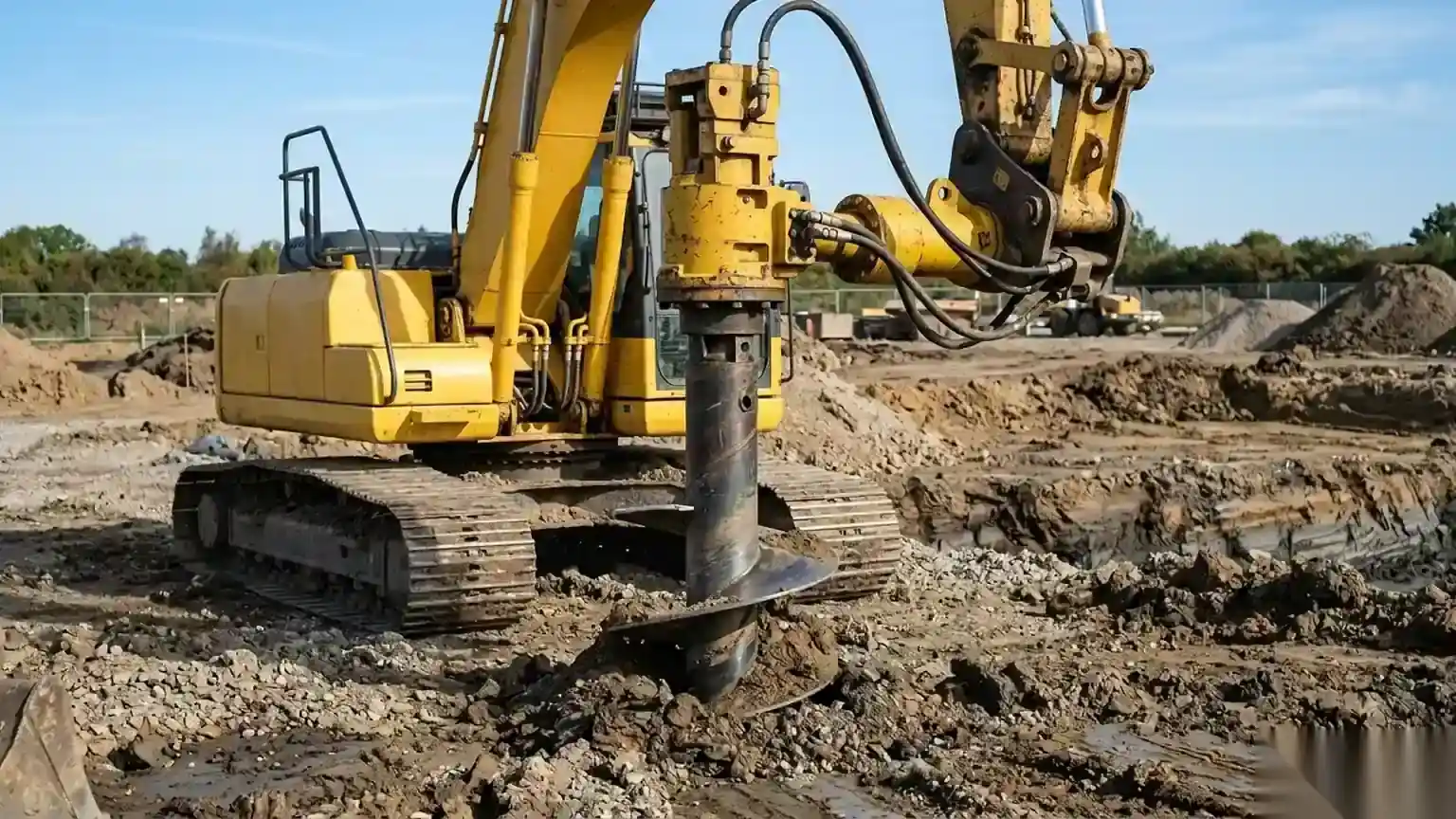

Торговые каталоги делят вращатели по весу экскаваторов: легкие навески на 3-5 тонн, средние на 8-14 тонн, тяжелые приводы на 18-25 тонн. Масса базовой машины влияет только на устойчивость ходовой части при извлечении застрявшего шнека и грузоподъемность стрелы на предельном вылете. Собственный вес экскаватора не создает крутящего усилия на буровом инструменте.
Вращающий момент формирует энергия потока гидравлического масла. Если смонтировать тяжелый бур с номиналом 15 000 Нм на 20-тонный экскаватор, вспомогательная линия которого отрегулирована под гидромолот на давление 140 бар вместо необходимых 240 бар, фактический момент упадет до 8 750 Нм. Буровой инструмент диаметром 600 мм остановится при контакте с плотным суглинком, заставляя оператора неоправданно перегружать гидроцилиндры рукояти.
Обратная ошибка влечет еще более тяжелые последствия. Подключение компактного гидробура к тяжелой машине с потоком 180 л/мин при расчетном пределе гидромотора 75 л/мин вызывает запредельную скорость вращения. Масло мгновенно вскипает, кавитация разрушает рабочие поверхности распределительного узла, а зубья редуктора выкрашиваются под воздействием динамических перегрузок.
Математика расчета: связь давления, потока, крутящего момента и оборотов
Рабочие параметры бурового агрегата подчиняются фундаментальным законам прикладной гидродинамики и механических передач.
Расчет крутящего момента на выходном валу
Крутящий момент вращателя прямо пропорционален рабочему объему гидромотора, действительному перепаду давления и передаточному отношению планетарного редуктора:
M = (V_m × ΔP × η_мех × i) / (20 × π)
Значения расчетных величин:
- M: полезный крутящий момент на выходном валу привода (Нм);
- V_m: геометрический рабочий объем гидромотора (см³ за один оборот);
- ΔP: эффективный перепад давления между напорной и сливной полостями (бар);
- η_мех: гидромеханический коэффициент полезного действия гидромотора и двухступенчатого редуктора (для надежных узлов составляет 0,86-0,91);
- i: передаточное число планетарной передачи (колеблется от 3,8:1 до 29:1);
- π: число пи (3,1416).
Давление в гидросистеме определяет силовую способность резцов скалывать частицы породы. Снижение рабочего давления всего на 25 бар уменьшает режущую способность шнека почти на пятую часть.
Расчет скорости вращения шнекового бура
Частота вращения вала отвечает за своевременную эвакуацию разрыхленной породы на поверхность:
n = (Q × 1000 × η_об) / (V_m × i)
Параметры уравнения:
- n: скорость вращения шнека (оборотов в минуту);
- Q: фактическая подача насоса гидролинии (литров в минуту);
- η_об: объемный коэффициент полезного действия мотора (0,93-0,96);
- V_m: объем гидромотора (см³);
- i: передаточное число редуктора.
Технологически выверенная скорость бурения скважин составляет от 35 до 60 оборотов в минуту. Падение оборотов ниже 25 об/мин препятствует подъему тяжелого грунта по спирали: грунт перемалывается на забое. Превышение порога в 75 об/мин приводит к разбиванию стенок шурфа и опасному разлету комьев грунта по стройплощадке.
Категории грунтов от I до V: сопротивление резанию и требования к крутящему моменту
Геологическая плотность пласта и гранулометрический состав диктуют величину удельного вращающего момента на каждые 100 миллиметров диаметра шнека:
- Категория I (растительный слой, торф, легкая супесь, сыпучий песок): плотность 1,2-1,4 т/м³. Требуемый удельный момент: 450-600 Нм на каждые 100 мм диаметра бура.
- Категория II (влажный суглинок, гравий мелких фракций, слежавшийся песок): плотность 1,5-1,8 т/м³. Требуемый удельный момент: 700-950 Нм на 100 мм диаметра.
- Категория III (тяжелая глина, суглинок с включением гальки до 20%, плотный супесчаник): плотность 1,8-2,1 т/м³. Требуемый удельный момент: 1100-1600 Нм на каждые 100 мм диаметра инструмента.
- Категория IV (сланцы, плотный известняк, тяжелые глины с включением валунов, сезонная мерзлота): плотность 2,1-2,4 т/м³. Необходимый удельный момент: 1800-2600 Нм на каждые 100 мм диаметра.
- Категория V (многолетняя мерзлота, базальты, крепкие скальные породы, песчаник, армированный бетон): плотность свыше 2,5 т/м³. Требуемый удельный момент: от 2800 до 4500 Нм на каждые 100 мм диаметра шнека. Бурение требует постоянного осевого задавливания весом экскаватора.
Сводная инженерная таблица выбора крутящего момента под задачи бурения
| Категория грунта | Шнек 250-350 мм | Шнек 400-500 мм | Шнек 600-800 мм | Тип режущего инструмента |
|---|---|---|---|---|
| I (песок, супесь) | 1 500-2 000 Нм | 2 500-3 000 Нм | 3 800-4 800 Нм | Стандартные плоские ножи |
| II (суглинок) | 2 200-3 200 Нм | 3 500-4 500 Нм | 5 500-7 500 Нм | Ножи с твердосплавной гранью |
| III (тяжелая глина) | 3 800-5 000 Нм | 5 500-7 500 Нм | 9 000-12 500 Нм | Вольфрамовые зубья и перо |
| IV (мерзлота, сланец) | 5 500-8 000 Нм | 9 000-13 000 Нм | 15 000-20 000 Нм | Конические скальные пики |
| V (скальные породы) | 8 500-14 000 Нм | 14 000-22 000 Нм | 25 000-35 000 Нм | Твердосплавные скальные коронки |

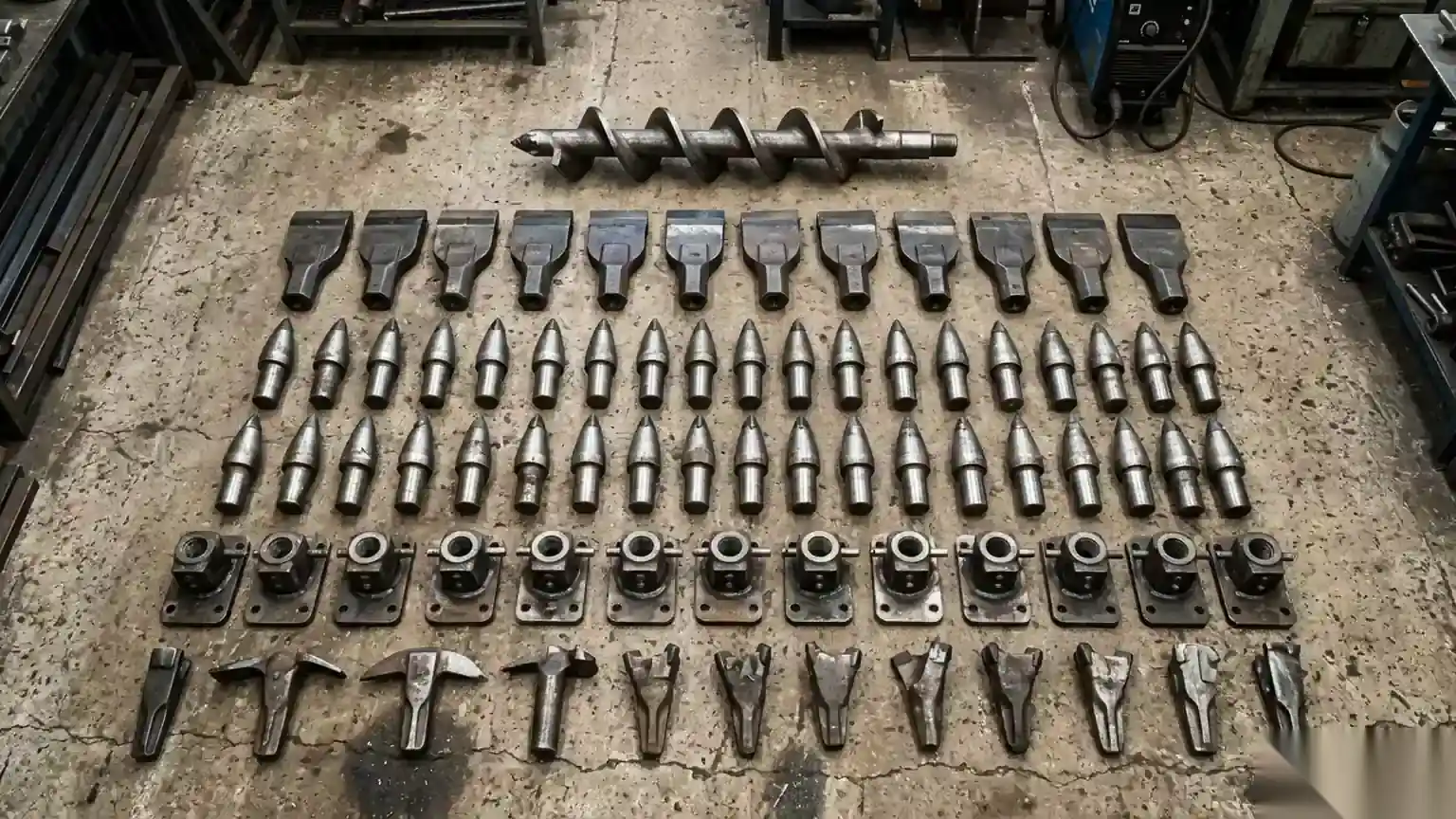

Забурники и типы зубьев: подбор оснастки под абразивность и прочность забоя
Режущая оснастка первой контактирует с забоем, принимая циклические удары и абразивный износ. Неправильный выбор зубьев нивелирует возможности мощного редуктора: шнек начинает полировать поверхность, вызывая перегрев гидромотора.
Стандартные ножевые резцы
Стальные плоские резцы толщиной 12-16 мм подходят для рыхлых грунтов I-II категорий: чернозема, песка и увлажненного суглинка. Их геометрия позволяет чисто подрезать пласт и направлять его на шнековую спираль. При контакте с гравием режущая кромка быстро сминается, снижая скорость проходки.
Вольфрамовые зубья для плотных и абразивных слоев
Для глинистых массивов и гравийных насыпей III-IV категорий устанавливают зубья с напайками из карбида вольфрама. Вольфрамовые резцы сохраняют рабочую кромку при температурных всплесках до 800 градусов Цельсия. Центральный забурник снабжают твердосплавным острием, стабилизирующим соосность скважины и предотвращающим рыскание бура при встрече с камнями.
Скальные вращающиеся пики с пулевидной твердосплавной головкой
Для сезонного промерзания, асфальтовых покрытий, известняка и монолитных скальных пород IV-V категорий выбирают круглые конические пики с массивными твердосплавными наконечниками. Пика свободно проворачивается в стальном кармане держателя при вращении шнека. Непрерывное вращение гарантирует равномерный круговой износ конуса и эффект постоянного самозатачивания. Скальный ступенчатый забурник последовательно раскалывает монолитный горизонт, снимая критическую ударную нагрузку с редуктора.

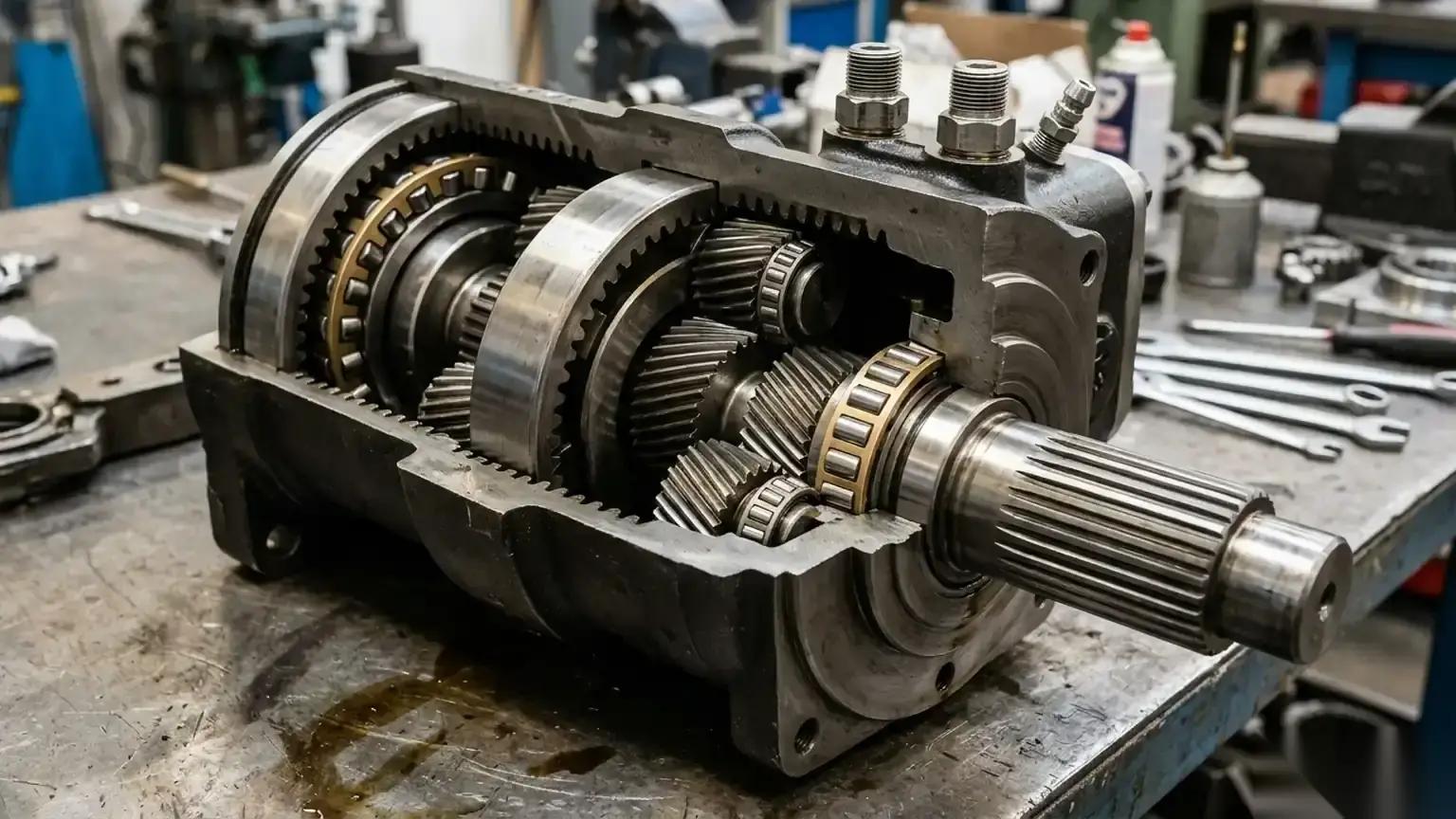

Защита планетарного редуктора: клапанная группа гидролинии при внезапном клине
Мгновенная остановка вращающегося инструмента при столкновении со скрытым бетонным блоком или гранитным валуном порождает скачок давления за доли секунды. Кинетическая энергия гидромотора и нагнетаемый насосом поток мгновенно бьют по шестерням редуктора. Без защитных гидравлических устройств происходит срез вала, скалывание зубьев солнечной шестерни или разрыв корпуса гидромотора.

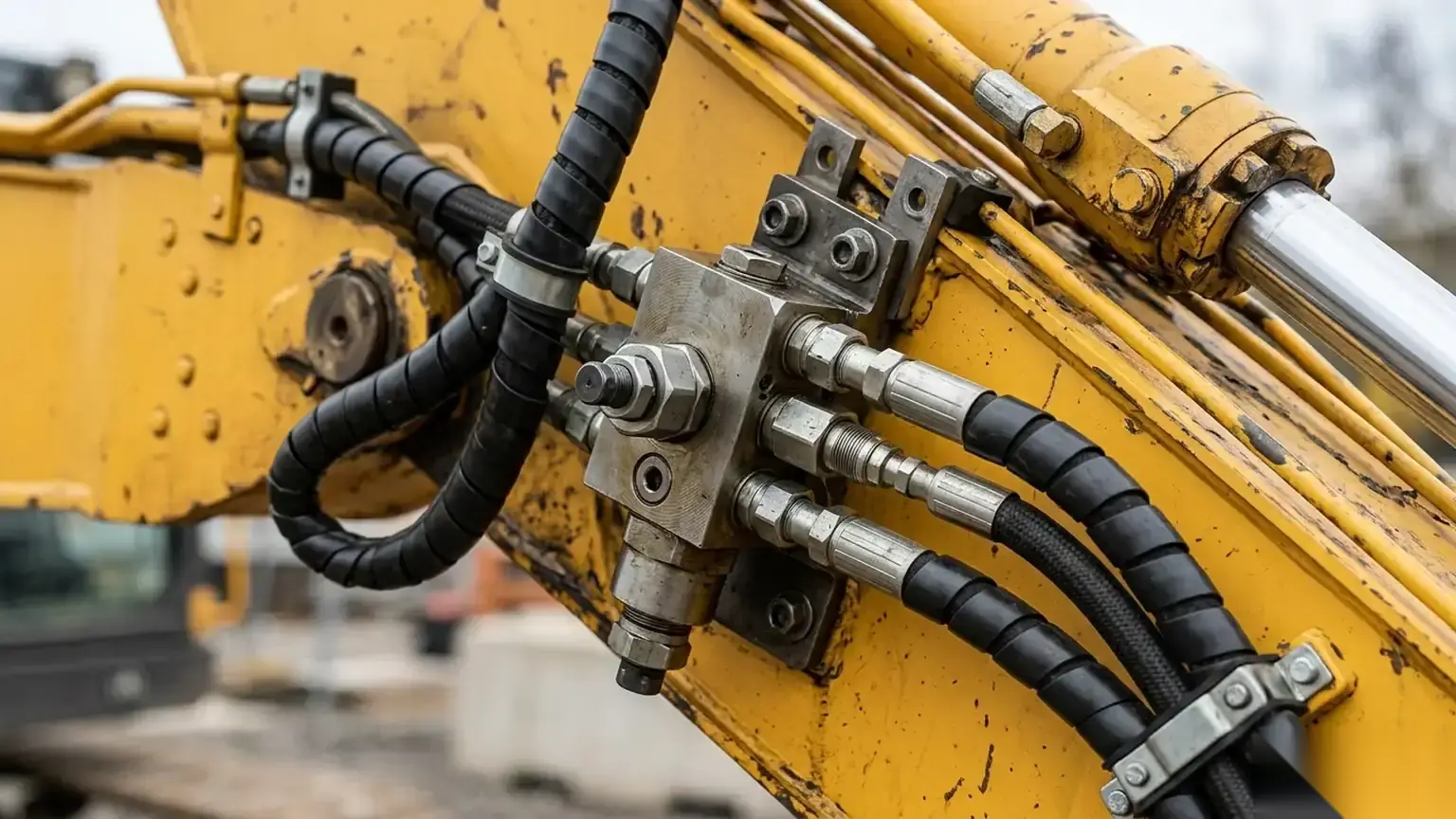

Двухсторонний перепускной клапан (Cross-over Relief Valve)
Завод НАЕКС монтирует блок перекрестных предохранительных клапанов непосредственно на присоединительные фланцы гидромотора. Клапанный узел гидравлически соединяет напорную и возвратную магистрали привода.
При внезапном стопоре шнека давление в рабочей полости превышает установленную уставку. Клапан моментально стравливает избыточный объем масла в противоположную сливную магистраль. Зубчатый механизм освобождается от разрушительного удара, а вращающиеся массы плавно останавливаются без гидравлического удара.
Пошаговый алгоритм настройки защитного клапана
Регулировку гидрозащиты выполняют исключительно по поверенному контрольному манометру:
- Настраивают секционный предохранительный клапан распределителя машины на 10-15 бар выше номинального давления гидробура.
- Регулировочный винт перепускного клапана на самом вращателе фиксируют строго на максимальное допустимое давление мотора (обычно 210 или 240 бар).
- Замеряют величину противодавления в возвратной магистрали: допустимый показатель не превышает 5-7 бар.
- Проверяют безнапорный дренаж: дренажную трубку отводят напрямую в гидравлический бак. Давление в корпусе мотора свыше 1,5-2,0 бар выдавливает манжетное уплотнение вала, вызывая наружную утечку масла.
Инженерный комплекс Завода НАЕКС: согласование гидролинии и поставка под ключ
Подбор надежного бурового привода исключает раздельную закупку разнородных деталей. Завод НАЕКС выпускает комплексные решения для любых типов спецтехники:
- Согласованный гидровращатель: редукторы с термически улучшенными сателлитами и гидромоторы под требуемый крутящий момент;
- Двухпоточная реверсивная гидролиния: стальные напорные трубопроводы увеличенного сечения с защитой от гидравлических пульсаций;
- Индивидуальный монтажный адаптер: подвеска из легированной стали 09Г2С, изготовленная под кинематику стрелы конкретной машины (JCB, Komatsu, Caterpillar, Hyundai, Sany, МТЗ);
- Рукава высокого давления РВД: четырехнавивочные шланги с износостойкой полимерной защитной спиралью и муфтами стандарта ISO 16028;
- Оснастка: шнеки, удлинители и резцы под геологический профиль площадки заказчика.
Заводское тестирование на гидравлическом стенде подтверждает точную настройку давления и гарантирует долгий ресурс агрегатов в тяжелых свайных и буровых операциях.
Вопросы и ответы по расчету и эксплуатации гидробуров (FAQ)
1. Почему нельзя подключать реверсивный гидровращатель к однопоточной линии гидромолота?
Линия молота направляет масло в одну сторону со свободным безнапорным сливом в бак. Буровой привод требует реверса для освобождения шнека при заклинивании и сброса налипшего грунта. Работа без реверса превращает любой клин в тяжелую аварию с риском деформации стрелы.
2. Какой крутящий момент необходим для монтажа винтовых свай диаметром 108 и 133 мм?
Для завинчивания свай 108 мм в глинистые горизонты требуется усилие 4 500-6 000 Нм. Для диаметра 133 мм расчетный порог составляет 8 000-11 000 Нм. Широкая лопасть сваи (350-400 мм) создает значительное сопротивление, требующее рабочего давления не ниже 190-210 бар без просадки потока.
3. Что происходит при подаче избыточного расхода масла в гидромотор бура?
Избыточный литраж раскручивает ротор мотора выше конструктивного предела. Наступает кавитация, рабочая жидкость перегревается, золотниковые пары испытывают масляное голодание. Образующаяся металлическая стружка попадает в общую гидросистему машины, разрушая главный распределитель и насос.
4. Зачем гидровращателю необходима отдельная линия дренажа в бак?
Дренажная магистраль отводит внутренние микроутечки масла из полости гидромотора. Заглушенный дренажный порт поднимает давление в корпусе выше 2 бар, что мгновенно срывает резинометаллический сальник вала. Прямой слив дренажа в гидробак полностью защищает уплотнения.
5. С какой периодичностью меняют масло в планетарном редукторе гидровращателя?
Первую замену проводят после обкатки через 50 моточасов. Регулярную смену трансмиссионного масла выполняют каждые 500 моточасов или один раз за строительный сезон. При замене проверяют состояние магнитной пробки картера на наличие металлической пыли.
