Качественный монтаж навесного бурового оборудования на экскаватор, погрузчик или трактор опирается на три жестких технических фактора: наличие двухпоточной реверсивной гидролинии, прямой безнапорный дренаж гидромотора в бак и правильную кинематику адаптерной подвески. Желание снабженцев гидравлические буры купить выгодно нередко сталкивается с риском скрытых переплат из-за неполной или кустарной комплектации навески. Покупка гидровращателя без точной привязки к параметрам насосной станции машины приводит к выдавливанию сальников, перегреву рабочей жидкости и обрыву шнека в первой же глубокой скважине. Завод НАЕКС выпускает гидровращатели с готовой инженерной обвязкой под конкретную модель спецтехники, исключая дорогостоящие переделки на стройплощадке.
Двухпоточная реверсивная гидролиния: почему однопоточный контур ломает инструмент
Базовые вспомогательные контуры спецтехники делятся на однопоточные и двухпоточные. Однопоточная линия, предназначенная для гидромолота, подает рабочую жидкость под давлением строго в одну сторону, направляя слив напрямую в гидробак через безнапорный фильтр. Подключать гидровращатель к такому контуру категорически запрещено. Для нормального технологического цикла шнекового бурения обязателен реверс, то есть контролируемое вращение выходного вала в обе стороны.
Обратный ход редуктора решает три критические задачи:
- Легкое выкручивание шнека: при проходке плотной глины, суглинка или влажного торфа грунт обжимает витки спирали. Прямая попытка поднять стрелу без вращения перегружает гидроцилиндры рукояти. Реверс на пониженных оборотах мгновенно освобождает реборды и выкручивает бур на поверхность.
- Самоочистка бурового инструмента: при выходе шнека из скважины короткое переключение на обратный ход сбрасывает налипшую породу на бруствер центробежной силой.
- Безопасное извлечение при заклинивании: при контакте зубьев забурника со скрытыми валунами, корнями деревьев или строительным мусором прямой ход блокируется предохранительным клапаном. Реверс позволяет осторожно провернуть шнек назад и извлечь инструмент без излома перьев.
Для реализации двухпоточного режима завод НАЕКС дооснащает гидросистему машины двухходовым золотниковым распределителем с педальным или джойстиковым управлением. Диаметр условного прохода рукавов подбирают под литраж насоса: Ду 16 или Ду 20 для потока до 80 литров в минуту, Ду 25 для тяжелых гидробуров с расходом от 100 до 220 литров в минуту.
Безнапорная линия дренажа: физика защиты уплотнений гидромотора от гидроударов
Основная причина течи гидромотора через 20-30 часов после запуска: отсутствие отдельной дренажной линии. Корпус любого гидромотора испытывает воздействие внутренних утечек рабочей жидкости через зазоры сопряжения качающего узла. Эти утечки скапливаются в полости корпуса и требуют свободного выхода в гидробак машины.
Если дренажный канал заглушен пробкой или соединен с основной сливной магистралью, в картере мотора нарастает давление подпора. В момент резкого заклинивания бура в скальной породе гидрораспределитель резко перекрывает поток, порождая скачок противодавления до 25-40 бар. Армированная резинометаллическая манжета вала рассчитана на максимальное внутреннее давление не более 3-5 бар. Скачок давления мгновенно выворачивает кромку сальника наизнанку.
Катастрофические последствия выдавливания манжеты гидромотора развиваются лавинообразно:
- Затопление полости редуктора: гидравлическое масло под давлением прорывается в герметичный картер планетарного редуктора.
- Вымывание трансмиссионного масла: жидкое гидравлическое масло вспенивает и разжижает густую трансмиссионную смазку GL-5, снижая несущую способность масляной пленки до нуля.
- Разрушение зубьев сателлитов: сухое трение шестерен и игольчатых подшипников приводит к точечному выкрашиванию цементационного слоя металла и заклиниванию всего привода.

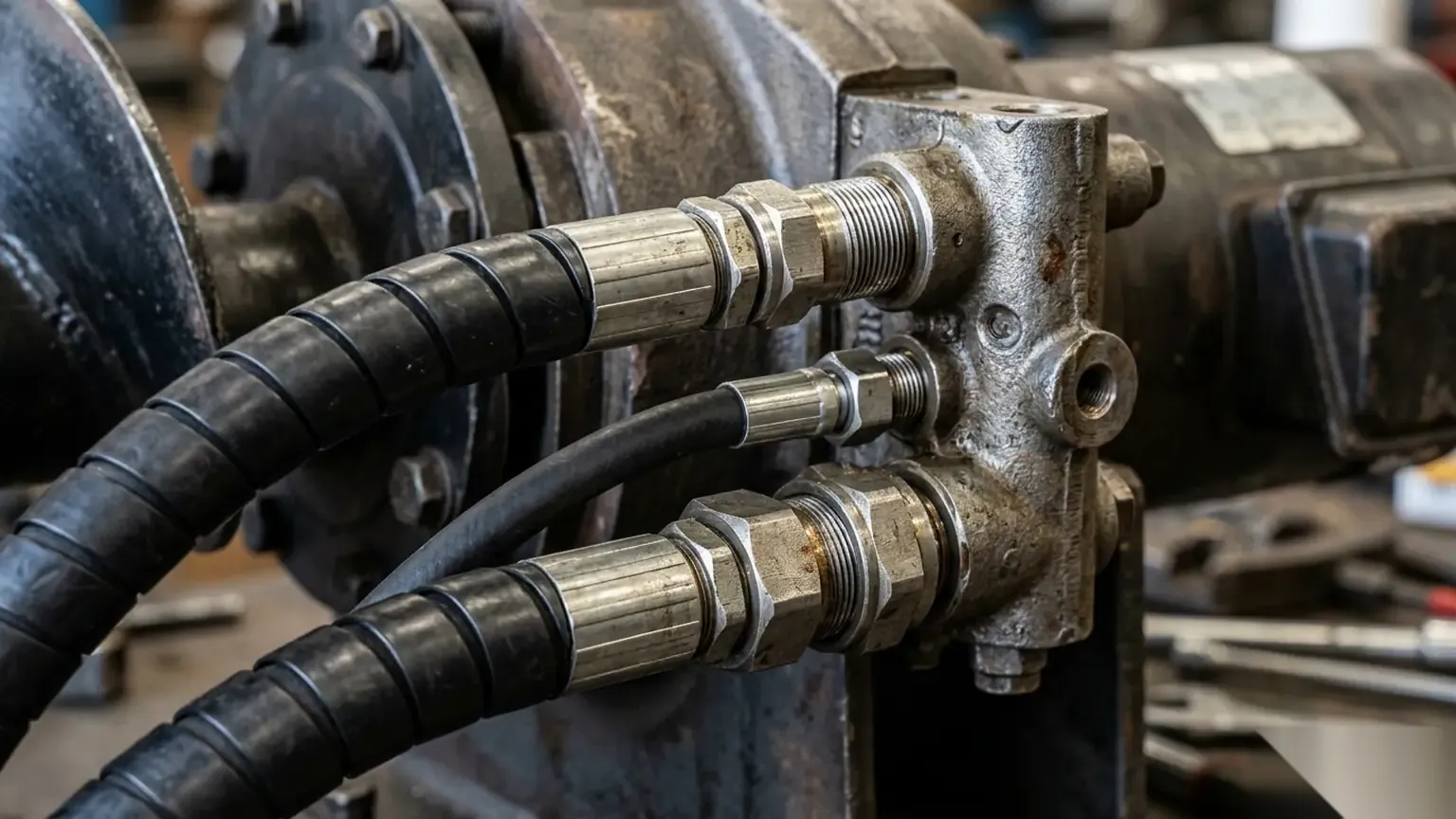

Технический регламент монтажа требует врезки отдельной дренажной линии рукавом Ду 8 или Ду 10. Рукав прокладывают напрямую в верхнюю крышку гидробака машины строго ниже минимального уровня рабочей жидкости, минуя гидрораспределитель, теплообменник и фильтры с высоким гидравлическим сопротивлением. Для героторных моторов дренаж обязателен при противодавлении слива выше 5 бар, для радиально-поршневых моторов дренаж монтируют всегда без исключений.
Кинематика адаптерных подвесок: однопальцевый маятник против двухпальцевой люльки с упором
Адаптерная подвеска связывает оголовок гидровращателя с рукоятью экскаватора или монтажной плитой погрузчика. Кинематическая схема подвески определяет точность вертикального позиционирования скважины и безопасность машины при переездах.
В строительной практике встречаются два основных типа конструкций:
- Однопальцевое шарнирное сочленение: корпус гидробура подвешивается на одном центральном пальце через серьгу. Бур получает свободное маятниковое качание в двух плоскостях, принимая вертикальное положение под действием гравитации. Минус схемы очевиден при транспортировке: при движении машины по неровностям тяжелый гидровращатель раскачивается как маятник, бьет по металлоконструкциям стрелы, сминает рукава РВД и создает опрокидывающий момент.

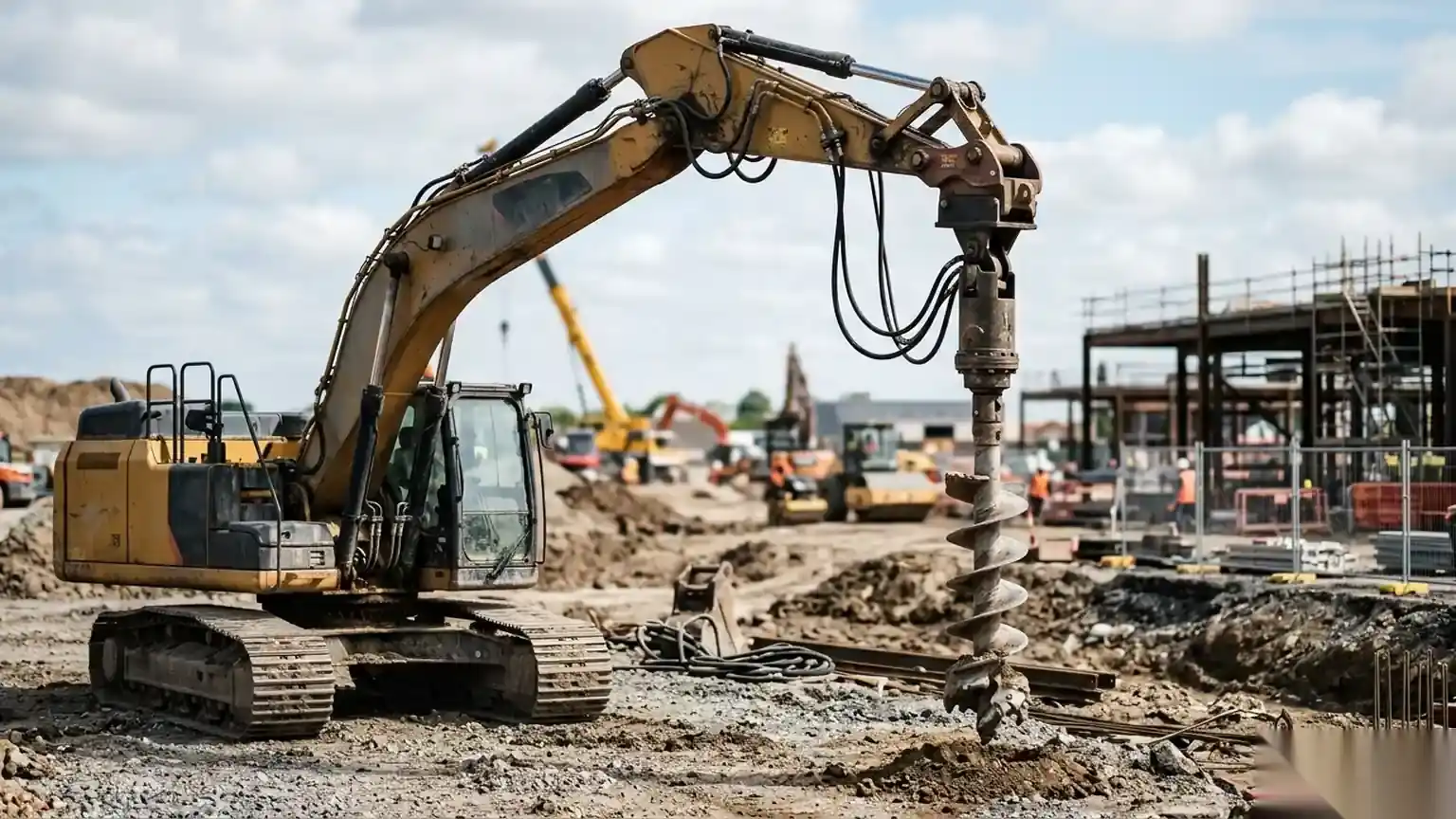

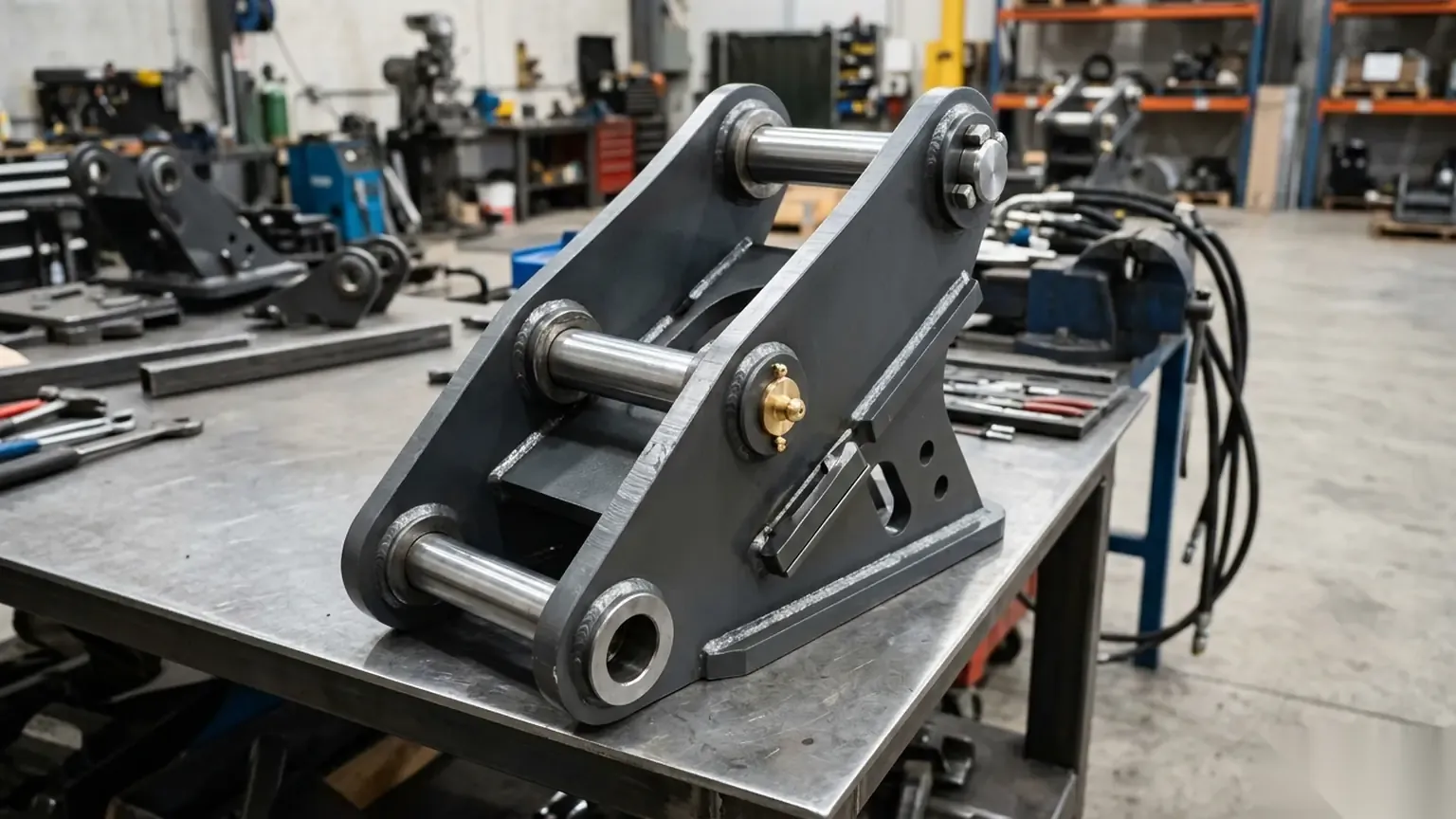

- Двухпальцевая адаптерная подвеска с упором: конструктивный стандарт НАЕКС для экскаваторов от 3 до 25 тонн. Подвеска оснащена двумя пальцами крепления к быстросъемному механизму или рукояти и жестким упорным кронштейном. При поджатии рукояти стрелы к раме упор фиксирует корпус вращателя под углом 45 градусов, блокируя раскачивание. Машина может уверенно маневрировать по грунтовой площадке без риска повредить кабину или порвать гидрошланги.
Корпус адаптерной люльки НАЕКС сваривается из конструкционной низколегированной стали марки 09Г2С толщиной от 16 до 25 мм. Посадочные отверстия под пальцы растачиваются на станках с ЧПУ после сварки, гарантируя соосность сочленений и отсутствие люфтов при бурении глубоких скважин.
Инженерные параметры гидрообвязки бурового оборудования по типам спецтехники
Перед закупкой и монтажом гидравлического бура параметры навески сверяют с гидравлической мощностью насосной станции машины. Превышение рекомендуемого потока вызывает перегрев и кавитацию, а нехватка давления не позволит преодолеть сопротивление тяжелого грунта.
| Тип спецтехники | Масса машины | Поток контура | Рабочее давление | Диаметр РВД | Требование к дренажу |
|---|---|---|---|---|---|
| Мини-экскаваторы | 1.5-3.5 тонны | 25-50 л/мин | 160-190 бар | Ду 12 или Ду 16 | Рекомендуется при сливе выше 5 бар |
| Экскаваторы-погрузчики | 7.5-9.5 тонны | 60-110 л/мин | 180-210 бар | Ду 16 или Ду 20 | Обязателен отдельный рукав Ду 10 в бак |
| Полноповоротные экскаваторы | 14-25 тонн | 120-220 л/мин | 240-320 бар | Ду 20 или Ду 25 | Строго обязателен для радиально-поршневых моторов |
Грубые ошибки оператора: почему нельзя давить стрелой и рвать застрявший шнек на излом
Даже безупречно смонтированный гидробур выходит из строя при нарушении правил управления навеской. Анализ сервисных обращений завода НАЕКС выявил две критические ошибки механизаторов:

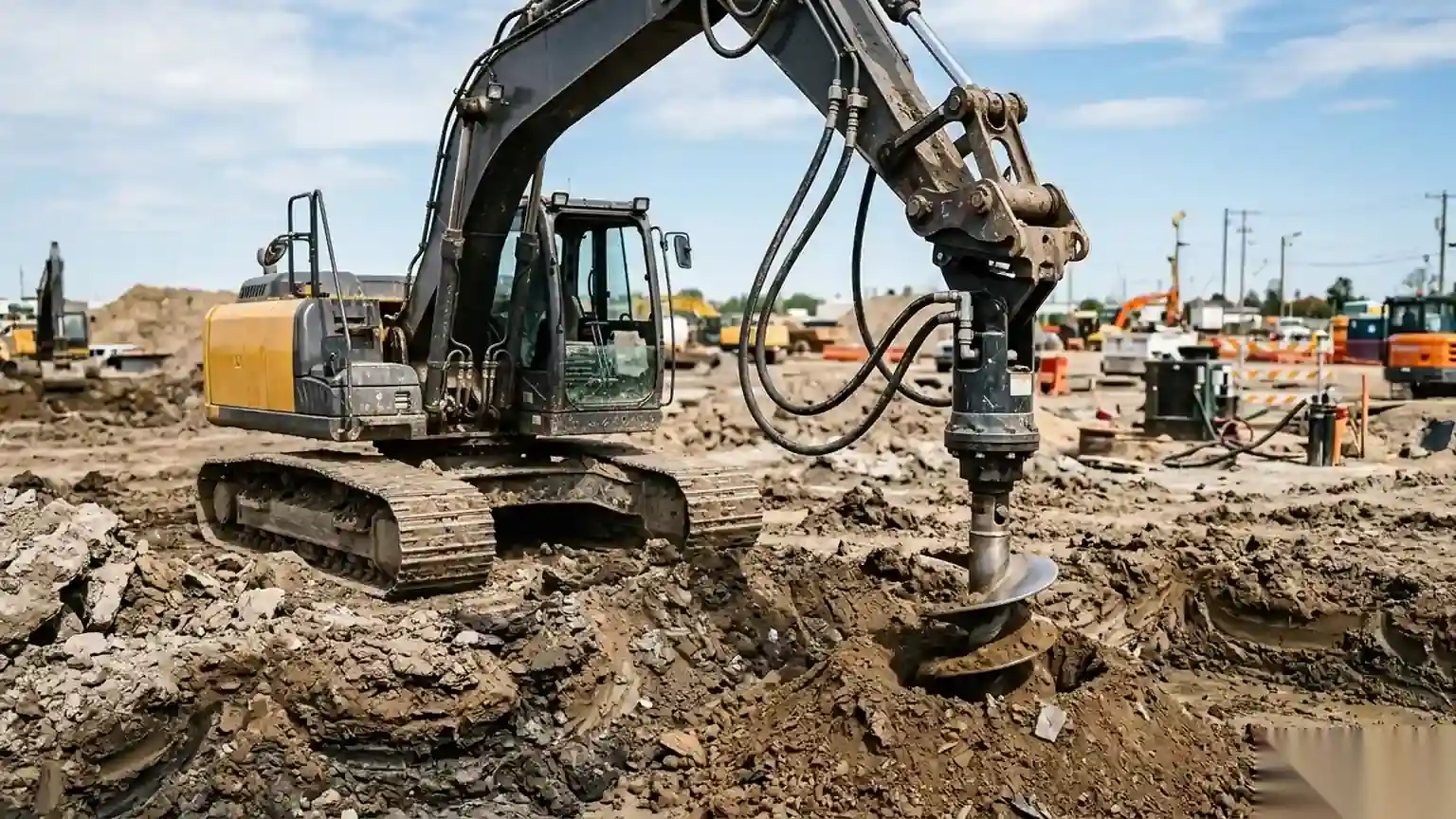

Попытка вдавливания бура всей массой стрелы
Неопытные операторы пытаются ускорить проходку твердого грунта, опуская стрелу до отрыва гусениц или колес машины от земли. В этот момент на планетарный редуктор обрушивается колоссальная статическая нагрузка в 10-20 тонн. Выходной вал рассчитывается на передачу крутящего момента и выдерживает нормальное осевое заглубление, но изгибающие усилия приводят к перекосу обоймы опорных подшипников. Зубья сателлитов входят в зацепление с перекосом и срезаются. Правильный метод: подавать стрелу плавно, позволяя резцам шнека врезаться под собственной массой навесного узла.
Выдергивание застрявшего шнека на излом
При заклинивании бура на глубине 3-4 метра в слое плывуна или корней операторы часто включают подъем стрелы на полную мощность, пытаясь выдернуть колонну рывком. Рычаг рукояти экскаватора развивает усилие на разрыв свыше 80-120 кН. В результате срезает пальцы адаптера, гнет шток гидроцилиндра рукояти, либо скручивает шестигранный выходной вал HEX 75 мм винтом. Правильный регламент: перевести обороты двигателя на холостой ход, включить реверс гидролинии и медленно выкручивать шнек с минимальной вертикальной подтяжкой стрелы.

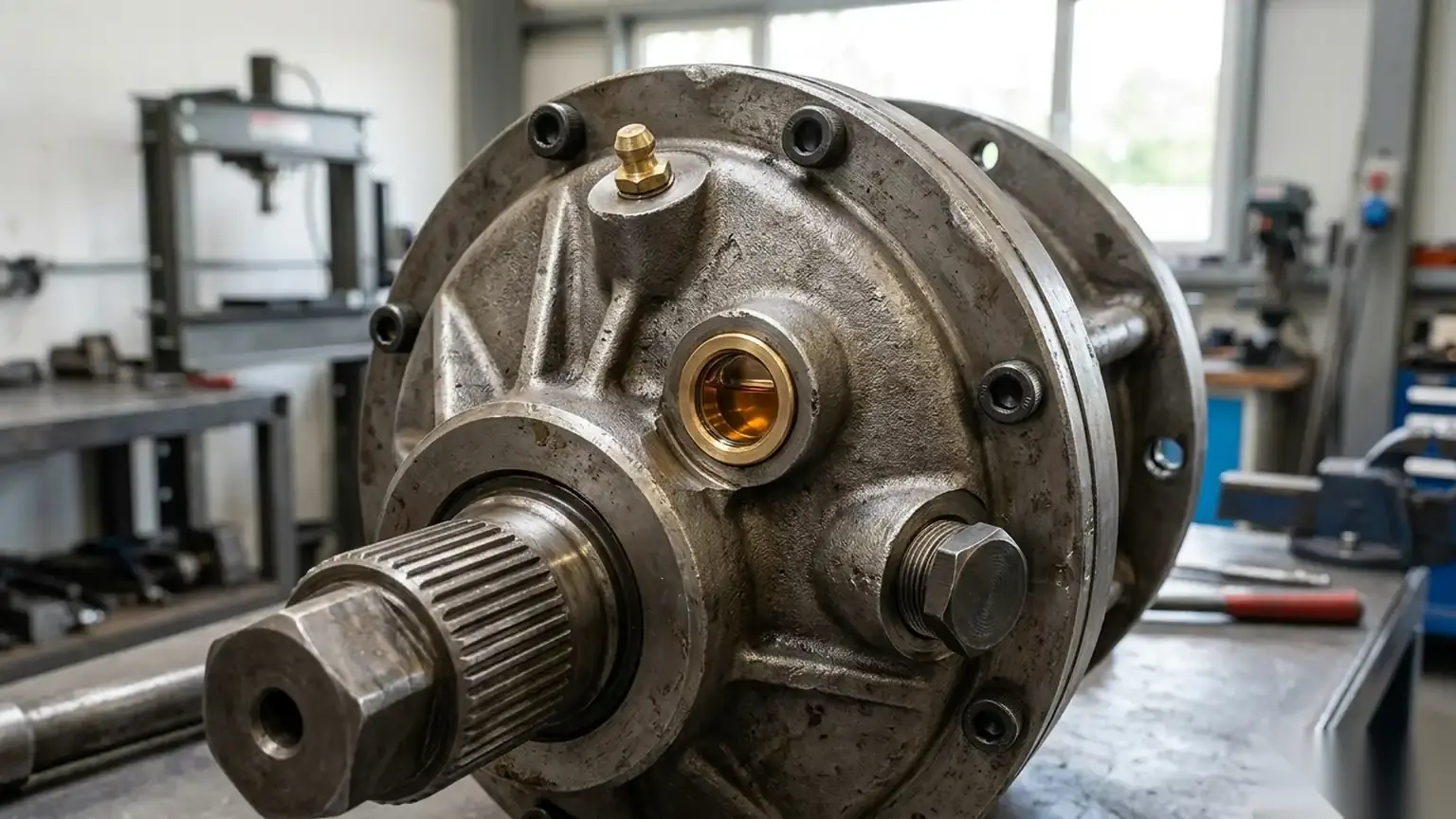

Карта смазки и регламент замены масла в планетарном редукторе
Ресурс планетарной передачи НАЕКС превышает 5000 моточасов при строгом соблюдении сервисного графика. Планетарный механизм работает в условиях высоких контактных напряжений, требуя качественной противозадирной смазки.
- Первая замена масла (обкатка): через первые 50 моточасов. На этапе приработки шестерен образуется металлическая микропыль, которую необходимо удалить вместе с обкаточным маслом.
- Регулярная замена трансмиссионного масла: каждые 500 моточасов или 1 раз в 12 месяцев при сезонном обслуживании.
- Марка масла: трансмиссионные масла класса API GL-5 с пакетом противозадирных присадок EP. Вязкость SAE 80W-90 подходит для круглогодичной работы в центральных регионах, SAE 85W-140 рекомендуется для тяжелых нагрузок при завинчивании свай в летнюю жару, синтетическое масло 75W-90 заливают для зимних работ при температуре ниже минус 25 градусов.
- Ежесменное шприцевание шарниров: пальцы адаптерной подвески, серьгу и шарнирные втулки шприцуют водостойкой консистентной смазкой Литол-24 или EP-2 каждые 8-10 моточасов через установленные пресс-масленки.
Слив отработанного масла выполняют на прогретом редукторе. Магнитная сливная пробка очищается от металлического осадка: появление крупных сколов крупнее 1 мм свидетельствует о критическом износе зубчатого венца и требует ревизии механизма.
Практические вопросы инженера по подключению гидробура (FAQ)
1. Как проверить, достаточен ли диаметр рукавов для подключаемого бура?
Скорость потока масла в напорной магистрали не должна превышать 5-6 метров в секунду. Занижение сечения шлангов вызывает рост гидравлического сопротивления, нагрев масла свыше 80 градусов и падение крутящего момента на валу на 15-25%. Для проверки замеряют перепад давления на входе в гидромотор при рабочей частоте вращения.
2. Можно ли подключить дренажную линию через быстроразъемное соединение?
Подключение через стандартное быстроразъемное соединение допускается только при наличии надежного механического фиксатора муфты. Если оператор случайно рассоединит дренажный рукав или клапан БРС заклинит в закрытом положении, первый же пуск гидромотора выдавит радиальный сальник из-за мгновенного роста давления внутри корпуса.
3. Чем опасен перелив трансмиссионного масла выше контрольного уровня в редукторе?
При нагреве трансмиссионное масло расширяется. Избыточный объем создает избыточное давление воздуха внутри герметичного корпуса, что приводит к выдавливанию нижнего грязесъемного сальника выходного вала. Заливку проводят строго до нижней кромки контрольной пробки при вертикальном положении редуктора.
4. Почему заводской комплект НАЕКС выгоднее самостоятельной сборки гидробура?
Самостоятельный подбор бурового вращателя у торговых посредников требует отдельного заказа переходной плиты у токарей, поиска рукавов РВД нужной длины и подбора переходных штуцеров. На переделки уходит от 40 000 до 70 000 рублей и до двух недель простоя техники. Завод НАЕКС поставляет готовый комплект с опрессованными рукавами, индивидуальным адаптером под быстросъем экскаватора и проверенной гидравлической схемой.
