Вы купили мощный гидромолот или бур, но ваш Caterpillar (Катерпиллар) работает вполсилы? Проблема не в навеске. Проблема в том, как вы пустили кровь — гидравлику. Разбираем установку гидролиний (hydraulic lines) от НАЕКС так, чтобы техника летала, а не чихала.

Почему штатной гидравлики недостаточно: Жесткая правда

Давайте честно: экскаватор Caterpillar (Катерпиллар) с завода — это шедевр инженерии. Но он заточен под ковш. Как только вы вешаете на стрелу гидромолот (hydraulic hammer), грейфер (grapple) или виброплиту (vibratory plate), штатная система начинает задыхаться. Почему? Потому что стандартные каналы не рассчитаны на импульсные нагрузки и тот расход масла (flow rate), который требует ваше новое оборудование.

Представьте ситуацию: вы подключили навеску через переходники «на коленке». Давление (pressure) проседает на 15%. Оператор, пытаясь компенсировать вялость удара, добавляет газу. Итог?

Перерасход дизельного топлива (diesel fuel consumption) до 10% за смену.
Перегрев гидравлической жидкости (hydraulic fluid overheating) — привет, замена масла каждые 500 моточасов вместо 1000.
Смерть гидронасоса (hydraulic pump failure) из-за кавитации и постоянных пиков.

Гидролинии НАЕКС (NAEKS hydraulic lines) — это не просто «шланги». Это спроектированная артериальная система, которая возвращает экскаватору его истинную мощь. Мы говорим о потере давления не более 5-7% против 18% на кустарных решениях. Чувствуете разницу? Это сотни лишних ударов молота за день.

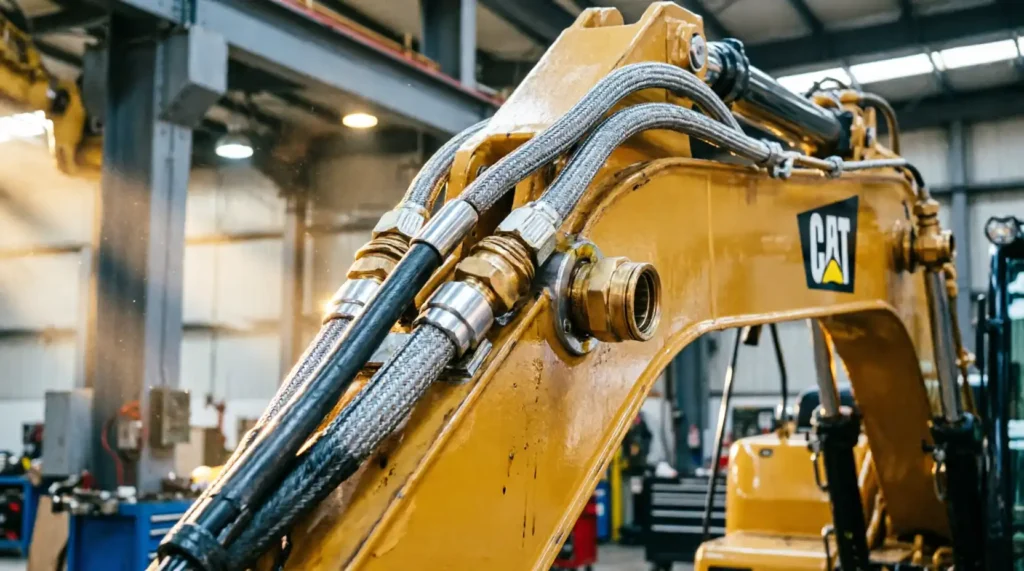

Монтаж навесного оборудования на экскаватор Caterpillar

Что внутри комплекта НАЕКС: Технологии, которые работают

Забудьте про универсальные шланги с рынка. Экскаватор работает в аду: вибрация, абразив, перепады температур от -30°C до +45°C. Комплект НАЕКС для Caterpillar (Катерпиллар) собирается индивидуально под модель машины (будь то 320, 336 или монстр 349).

Ключевые элементы системы:

Рукава высокого давления (High-Pressure Hoses): Используем класс R13/R15. Четыре слоя стальной оплетки. Рабочее давление до 420 бар. Они не боятся пульсаций, от которых обычные шланги вздуваются пузырями через месяц.
Быстроразъемные соединения (Quick Couplers / БРС): Стандарт ISO. Позволяют сменить навесное оборудование за 2 минуты без потери литра масла и без грязи в системе. Забыли про ключи и тряпки.
Защитные кожухи (Protective Sleeves): Спиральная обмотка или термоусадка там, где шланг трется о стрелу или рукоять. Абразивный износ — главная причина течей, мы его исключаем.
Индивидуальные кронштейны: Никакой самодеятельности с хомутами. Трассировка вдоль стрелы и рукояти рассчитана так, чтобы исключить перетирание при полном выдвижении цилиндров.

«Гидролиния — это транспортная артерия. Если она пережата или слишком длинная, орган (навесное оборудование) отмирает. Мы делаем расчет сечения трубы так, чтобы скорость потока была оптимальной, а потери минимальными».

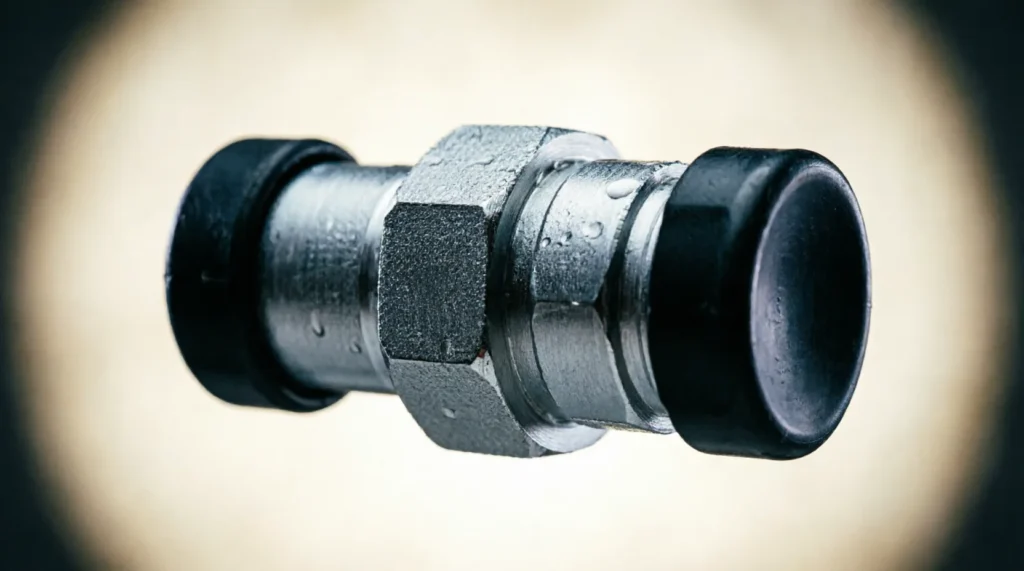

Технологии, которые работают

Пошаговый монтаж: Как сделать правильно и не попасть на деньги

Установка гидролиний на Caterpillar (Катерпиллар) — процесс, требующий хирургической точности. Ошибка в один миллиметр или лишний виток герметика могут стоить вам простоя техники на сутки. Вот алгоритм, по которому работают наши сертифицированные специалисты.

Шаг 1: Подготовка и диагностика

Прежде чем резать или сверлить, нужно понять, с чем работаем. Проверяем состояние основной гидросистемы. Есть ли течи? Какое текущее давление (pressure setting)? Для некоторых моделей Caterpillar (например, серии D2) потребуется предварительная прошивка электронного блока управления (ЭБУ / ECU), чтобы активировать дополнительный контур. Без этого джойстик будет мертвым грузом.

Шаг 2: Трассировка и крепление

Самый ответственный этап. Шланги прокладываются параллельно существующим линиям, но с соблюдением зазоров.

Важный момент: Никогда не крепите новые линии вплотную к старым без разделения. Вибрация сотрет их до дыр за пару недель. Используйте штатные точки крепления или наши усиленные кронштейны. Избегайте натяжения — шланг должен иметь небольшой запас хода (slack) на расширение под давлением и движение узлов.

Шаг 3: Врезка в гидросистему

Здесь нужен мануал (service manual). Подключаемся к напорной линии (pressure line) и сливной (return line).

Внимание! Перед любыми работами сбросьте давление в системе. Рычагами пошевелите при заглушенном двигателе. Откручивайте крышку бака медленно, чтобы стравить остаточное давление. Техника безопасности (safety regulations) написана кровью, не игнорируйте её.

Для врезки используем качественные тройники и фитинги (fittings). Резьбу уплотняем анаэробным герметиком или лентой (но аккуратно, чтобы ворсинки не попали в насос!). Лучший вариант — использование фитингов с кольцевым уплотнением (ORFS), они надежнее конусных.

Шаг 4: Установка быстроразъемов (БРС)

Монтируем плиту с быстроразъемными соединениями (quick disconnect manifold) на рукоять экскаватора. Убедитесь, что пыльники (dust caps) всегда закрыты, когда оборудование отключено. Одна песчинка внутри пары БРС — и вы получите свищ под давлением 300 бар. Это опасно и дорого.

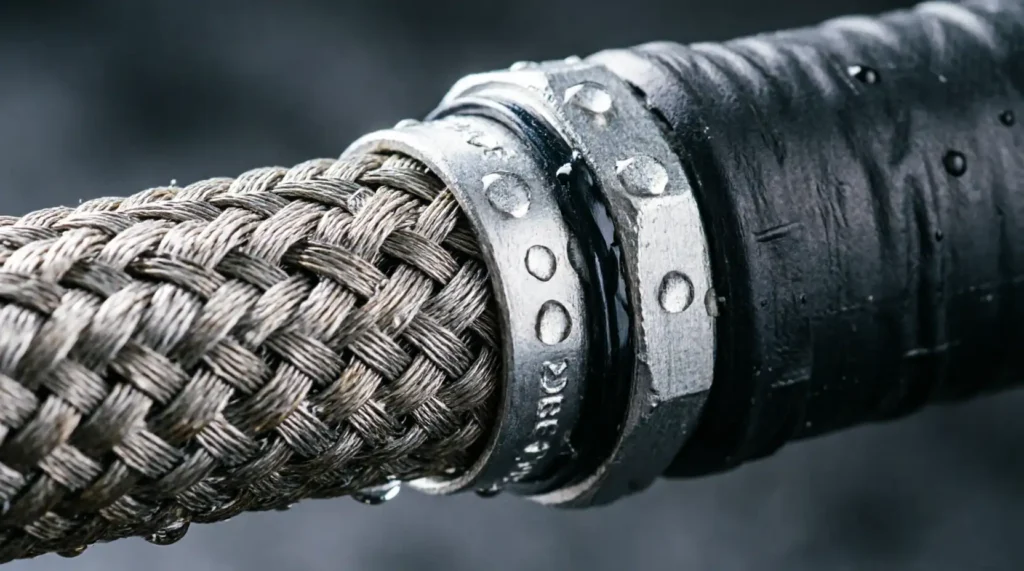

Шаг 5: Прокачка и тесты

Подключили? Не спешите долбить бетон. Сначала прокачайте систему. Запустите двигатель, дайте маслу прогреться до рабочей температуры (около 50°C). Плавно подайте давление на новый контур. Проверьте все стыки на предмет подтеканий.

Замерьте давление манометром. Оно должно соответствовать паспортным данным навесного оборудования. Если нужно — отрегулируйте редукционный клапан (reducing valve) или настройте поток через меню монитора (если модель позволяет).

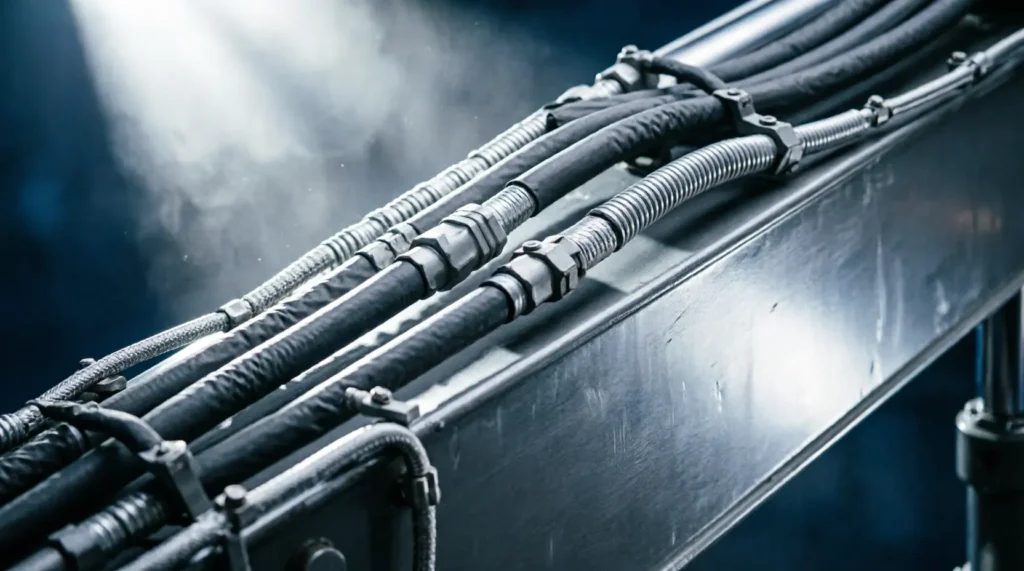

Настройка давления: Тонкости для Caterpillar

Многие думают: «Чем больше давление, тем лучше». Это фатальная ошибка. Для каждого типа навески есть свой оптимум.

Для гидромолота избыточное давление приведет к перегреву азота в аккумуляторе и разрушению инструмента. Для бура — к срыву шлицев.

В экскаваторах Caterpillar настройка часто производится через пропорциональные клапаны или программно. Если вы видите ошибку на дисплее или чувствуете, что машина «тупит», возможно, конфликтует настройка потока (flow rate) и давления (pressure). Здесь лучше обратиться к специалистам, у которых есть доступ к сервисному ПО (CAT ET).

Ошибки, которые убивают технику (и ваш бюджет)

За годы практики мы видели всякое. Вот топ-3 граблей, на которые наступают новички:

Неправильный диаметр шланга: Взяли шланг потоньше, чтобы дешевле? Потеря скорости потока приведет к тому, что гидромотор будет греться, а мощность упадет. Экономия 5 тысяч рублей выльется в ремонт насоса за 300 тысяч.
Игнорирование дренажа: Некоторые виды навески требуют отдельной сливной линии. Если подключить слив в обратку основного контура без учета объема, вы получите вспенивание масла и выход из строя сальников мотора.
«Самопальные» переходники: Использование китайских фитингов неизвестного происхождения. Металл там часто силуминовый. При гидроударе такой фитинг просто разрывает. Последствия — пожар и травма оператора.

FAQ: Вопросы, которые вы боялись задать

Сколько времени занимает установка гидролиний НАЕКС на Caterpillar?

В среднем, профессиональный монтаж занимает от 4 до 8 часов, в зависимости от модели экскаватора и сложности трассировки. Если требуется прошивка ЭБУ (ECU flashing), добавьте еще час. Мы стараемся уложиться в одну рабочую смену, чтобы техника вышла на объект уже завтра.

Нужно ли менять масло в гидросистеме после монтажа?

Полная замена не обязательна, если система была чистой. Но! Обязательно замените возвратный фильтр (return filter) и фильтр пилотного давления. При монтаже в систему неизбежно попадает немного воздуха и микрочастицы. После первых 50 моточасов рекомендуется провести повторную замену фильтра — это дешевая страховка от проблем.

Подойдут ли гидролинии НАЕКС для б/у техники?

Абсолютно. Более того, для б/у техники это часто единственное спасение. Старые шланги теряют эластичность и начинают течь при повышении давления, необходимого для новой навески. Комплекты НАЕКС проектируются с учетом геометрии конкретной машины, даже если ей 10 лет. Главное — знать точную модификацию (например, 320D L или 320D GC).

Какая гарантия на установленное оборудование?

Мы даем гарантию до 24 месяцев на сами гидролинии и комплектующие НАЕКС. На работы по монтажу гарантия составляет 12 месяцев. Это не просто бумажка — мы уверены в качестве наших рукавов и фитингов. Если случится производственный брак, заменим бесплатно и за свой счет.

Можно ли установить гидролинию самостоятельно?

Теоретически — да, если у вас есть гараж, полный инструмент, схема гидравлики вашей модели и прямые руки. Но помните: цена ошибки — это разлитое масло, простой техники и риск травмы под высоким давлением. Статистика показывает, что самостоятельный монтаж без опыта повышает риск утечек в первый месяц на 30%. Стоит ли экономия на работе таких рисков? Решать вам.

Реальный кейс: Как мы спасли сезон застройщику

История одна, а таких сотни. Крупная строительная компания купила партию гидромолотов. Решили сэкономить на гидролиниях — взяли «универсальные» у сторонних поставщиков. Через неделю работы на объекте начались проблемы: три экскаватора Caterpillar 336 встали. Два насоса вышли из строя из-за кавитации, один шланг лопнул прямо в кабине (чудом никто не пострадал). Простой техники стоил им миллионов.

Наша команда выехала экстренно. За 2 дня мы полностью переделали всю гидравлическую разводку на комплекты НАЕКС. Правильный расчет диаметров, качественная трассировка, настройка давления под конкретный молот. Итог: техника работает уже второй год без единой претензии по гидравлике. Производительность выросла на 20%, потому что каждый удар теперь был полной силы, а не половинчатой.

Мораль проста: скупой платит дважды. А в случае с гидравликой тяжелой техники — он платит еще и нервами, и сроками сдачи объекта.

Финальный аккорд: Инвестиция в надежность

Монтаж навесного оборудования с гидролиниями НАЕКС на экскаватор Caterpillar (Катерпиллар) — это не просто техническая процедура. Это апгрейд, который раскрывает потенциал вашей машины. Вы получаете предсказуемую работу, отсутствие простоев из-за течей и спокойствие за операторов.

Не позволяйте кустарным решениям тормозить ваш бизнес. Гидравлика любит точность, порядок и профессионализм. Доверьте «кровеносную систему» вашего экскаватора тем, кто знает о ней всё — от молекулы масла до последнего бара давления.

Готовы забыть о проблемах с гидравликой? Свяжитесь с нами для расчета комплекта под вашу модель. Мы не продаем просто шланги, мы продаем уверенность в том, что завтра ваша техника выйдет в рейс и выполнит план.
