Знаете, что отличает хороший экскаватор Либхерр (Liebherr) от просто дорогого куска металла? Возможность быстро превратить его из копателя траншей в универсального солдата, способного крушить бетон, бурить скважины или сортировать лом. Но без правильной гидролинии (hydraulic line) любое навесное оборудование — будь то гидромолот (hydraulic hammer) или грейфер (grab) — останется бесполезным грузом на стреле.
Мы в НАЕКС (NAEX) видели всякое: и потекшие через неделю шланги, и неправильно подобранные быстроразъемные соединения (quick couplings), которые клинит на морозе, и схемы подключения, от которых у любого гидравлика дергается глаз. Давайте разберем, как сделать монтаж навесного оборудования на Liebherr R914, R924, R956 и другие модели так, чтобы техника работала годами, а не до первой серьезной смены.
Почему именно гидролинии НАЕКС для Liebherr?
Немецкая техника Либхерр (Liebherr) славится своей надежностью и точной электроникой. Гидравлическая система здесь — это кровеносная система, и любые «костыли» при подключении дополнительного оборудования могут выйти боком. Обычные универсальные решения часто не учитывают специфику:
- Высокое рабочее давление в контурах Litronic.
- Специфическую прокладку рукавов вдоль стрелы и рукояти, чтобы избежать перетиров.
- Требования к чистоте масла, критичные для сервоприводов.
Гидролинии от НАЕКС (NAEX) проектируются индивидуально под каждую модель. Мы не продаем «коробочные решения». Инженеры учитывают длину стрелы, тип навески, условия эксплуатации (карьер, город, север) и даже привычки оператора. Результат? Потери давления снижаются до 5–7% против стандартных 14–18% у дешевых аналогов, а температура масла остается в норме даже при интенсивной работе . Срок службы таких рукавов высокого давления (РВД (Hose)) достигает 3–4 лет вместо привычных 1–2 лет .
Типы гидролиний: что нужно именно вам?
Прежде чем звонить нам, поймите, какое оборудование вы планируете цеплять. От этого зависит тип разводки:
- Однопоточная (неревесивная) гидролиния. Классика для гидромолотов (hydraulic hammers), дробильных ковшей, виброплит. Масло идет в одну сторону, обратка сливается в бак. Просто, надежно, дешево.
- Двухпоточная (реверсивная) гидролиния. Необходима для гидробуров (hydraulic augers), поворотных грейферов, ножниц для резки металла. Здесь масло должно циркулировать в обоих направлениях, чтобы вращать мотор или смыкать/размыкать челюсти. Часто требует установки дополнительного реверсивного клапана или использования свободного потока машины .
- Гидролиния дренажа (слива). Критически важна для гидромоторов вращения грейферов и некоторых типов молотов. Без правильного дренажа уплотнения мотора выдавит давлением за считанные минуты, и ремонт встанет в копеечку.
- Гидролиния ротации. Для сложных комплексов с непрерывным вращением на 360 градусов.
На моделях типа Liebherr R914 или R924 часто уже есть заводские подготовленные места, но их конфигурация может не подходить под ваше конкретное навесное. Тут-то и нужна индивидуальная схема от НАЕКС (NAEX) .
Этапы монтажа: как мы это делаем (и как не надо)
Многие думают: «Купил шланги, прикрутил, поехал работать». Ошибка. Неправильный монтаж — причина 80% ранних отказов гидравлики. Вот как выглядит профессиональный процесс установки гидролиний НАЕКС (NAEX) на экскаваторы Либхерр (Liebherr):
1. Диагностика и замер
Никаких «приблизительно». Мы замеряем реальную длину трассы от распределителя до конца рукояти с учетом всех углов поворота стрелы и рукояти. Запас длины? Да, но строго рассчитанный. Слишком короткий шланг порвется при максимальном выдвижении, слишком длинный — начнет тереться о металлоконструкции или провиснет, собирая грязь.
2. Подбор компонентов
Используем только проверенные материалы:
- Рукава высокого давления (РВД): Многослойные, с оплеткой или навивкой, устойчивые к истиранию и маслу. Рабочий диапазон температур от -40°C до +100°C и выше для специсполнений .
- Быстроразъемные соединения (БРС / Quick Couplings): В зависимости от задач ставим стандарт ISO-A (ISO 7241-A) для средних давлений или усиленный ISO-B. Для пыльных условий и работы с частыми отстыковками рекомендуем Flat Face (плоский торец, ISO 16028) — они не пропускают грязь внутрь системы при разъединении и почти не проливают масло .
- Защитные кожухи (спирали): Обязательны в местах возможного контакта с грунтом, арматурой или острыми кромками ковша. Абразивный износ убивает шланги быстрее, чем давление .
- Кронштейны и хомуты: Фирменные крепления вдоль стрелы, исключающие вибрацию и болтанку.
3. Монтаж и прокладка
Самый ответственный этап. Шланги укладываются параллельно основным магистралям машины, фиксируются штатными или нашими усиленными хомутами. Главное правило: никаких натяжений, скручиваний и острых перегибов. Радиус изгиба должен соответствовать рекомендациям производителя шланга. Если нарушить это правило, внутренняя оплетка начнет разрушаться изнутри, и шланг вздуется или лопнет под нагрузкой .
Особое внимание уделяем местам прохода через поворотные узлы. Здесь часто ставят дополнительные пружины защиты или увеличивают запас длины.
4. Подключение к гидросистеме
Подключаемся к свободным портам распределителя или врезаемся в магистраль (если свободных линий нет). Важно: перед врезкой система должна быть обезвоздушена и очищена. Любая окалина или стружка, попавшая в новый контур, может убить насос или заклинить золотники распределителя. Мы обязательно промываем новые линии перед окончательной сборкой.
5. Настройка и тестирование
Просто прикрутить мало. Нужно настроить поток и давление под конкретное навесное. Для гидромолота (hydraulic hammer) важно не перегрузить систему избыточным потоком, а для гидробура (hydraulic auger) — обеспечить достаточный крутящий момент. Проверяем работу на холостом ходу, затем под нагрузкой. Контролируем температуру масла, отсутствие течей и посторонних шумов.

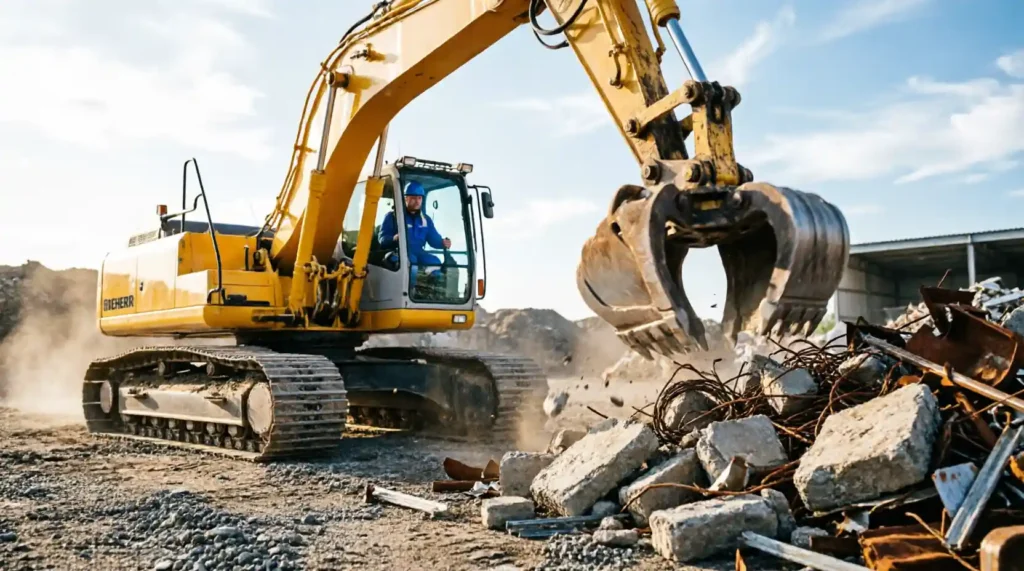

Реальный кейс: Как мы спасли сезон одной строительной фирме
Была задача: срочно подготовить парк из трех Liebherr R944 к зимнему демонтажу зданий. Предыдущие «мастера» поставили дешевые китайские шланги без защиты. Через две недели два экскаватора встали: шланги перетерлись о стрелу, масло залило все вокруг, а в систему попала грязь. Простой техники в пик сезона грозил огромными убытками.
Мы приехали, полностью заменили трассы на армированные рукава НАЕКС (NAEX) с двойной спиральной защитой, установили БРС типа Flat Face, чтобы оператор мог менять оснастку без потери масла и риска загрязнения. Дополнительно усилили точки крепления. Результат: техника отработала всю зиму без единой жалобы по гидравлике, а владелец сэкономил на простоях больше, чем стоил сам апгрейд. Вот что значит правильный подход .
Частые ошибки при самостоятельном монтаже (не повторяйте!)
Если вы решите сэкономить и сделать все своими руками, вот грабли, на которые наступают чаще всего:
- Неправильный подбор БРС. Попытка соединить муфты разных стандартов (например, ISO-A и ISO-B) силой. Это приводит к повреждению уплотнений и течям. Они просто не совместимы конструктивно .
- Игнорирование дренажной линии. Подключение мотора вращения без слива. Давление в корпусе мотора растет, сальники летят, масло смешивается с смазкой подшипников. Итог — дорогой ремонт мотора.
- Экономия на защите. Отсутствие спиральных кожухов в зонах трения. Шланг живет до первого контакта с арматурой.
- Грязь при подключении. Снятие защитных колпачков с БРС заранее. Одна песчинка может вывести из строя сервоклапан распределителя Либхерр (Liebherr).
- Перетяжка фитингов. Чрезмерный момент затяжки деформирует конусы уплотнений, вызывая течи, которые невозможно устранить без замены всей фурнитуры.
Вопрос-Ответ (FAQ)
Сколько времени занимает установка гидролинии на Liebherr?
Обычно полный цикл (демонтаж старой, если есть, прокладка новой, подключение и настройка) занимает от 4 до 8 часов в зависимости от сложности трассы и типа экскаватора. Для компактных моделей типа R914 это быстрее, для крупных карьерных R956 — дольше .
Можно ли использовать одну гидролинию для разных видов навесного?
Да, если установлена универсальная двухпоточная линия с подходящими БРС (Quick Couplings). Вы можете сегодня работать гидромолотом (hydraulic hammer), а завтра поставить грейфер (grab), просто переподключив шланги. Главное, чтобы параметры потока и давления соответствовали обоим инструментам .
Какие БРС лучше: шариковые (ISO-A) или плоские (Flat Face)?
Для строительных площадок с большим количеством пыли и грязи однозначно рекомендуем Flat Face (плоский торец). Они герметичны при расстыковке, не пропускают абразив внутрь системы и не проливают масло на землю. Шариковые ISO-A дешевле, но требуют идеальной чистоты и аккуратности при подключении .
Влияет ли установка гидролинии на гарантию экскаватора Liebherr?
Грамотный монтаж сертифицированными специалистами без вмешательства в штатную электронику и основные узлы гидронасоса обычно не влияет на гарантию базовой машины. Однако, если поломка произойдет именно по вине некачественной доп. линии (например, попадание грязи из-за плохих БРС), гарантийный случай могут отклонить. Поэтому важно использовать качественные комплектующие и акты выполненных работ .
Какое давление выдерживают ваши гидролинии?
Мы подбираем рукава с запасом прочности. Стандартные линии рассчитаны на рабочее давление до 350–400 бар, усиленные варианты — до 600 бар и выше. Это перекрывает потребности любого навесного оборудования для экскаваторов Либхерр (Liebherr) среднего и тяжелого класса .
Итоговая мысль: Гидролиния — это инвестиция, а не расход
Покупка дешевого комплекта «шлангов с рынка» кажется экономией, пока не придет время менять их каждые полгода или ремонтировать гидромотор после попадания грязи. Качественная гидролиния от НАЕКС (NAEX) — это спокойствие оператора, отсутствие простоев и реальная экономия денег в долгосроке. Ваш Liebherr способен на большее, дайте ему правильные «артерии».
Не рискуйте дорогостоящей техникой ради сомнительной экономии. Доверьте монтаж профессионалам, которые знают специфику Либхерр (Liebherr) не понаслышке. Свяжитесь с нами, обсудим вашу задачу, подберем оптимальную схему и сделаем так, что вы забудете о проблемах с гидравликой на годы.
Готовы модернизировать свой экскаватор? Звоните прямо сейчас, проконсультируем по вашей модели и типу навесного оборудования. Помните: правильный монтаж сегодня — это ваша прибыль завтра.
