Монтаж навесного оборудования на экскаватор Терекс (Terex): Полный гид по установке и эксплуатации

Почему Terex требует особого подхода к гидравлике?

Экскаваторы-погрузчики Terex TLB 825, Terex 860 и другие модели серии — это рабочие лошадки с характером. Их гидравлическая система (hydraulic system) работает под серьезными нагрузками. Давление здесь скачет, вибрации постоянные, а условия эксплуатации часто далеки от стерильных .

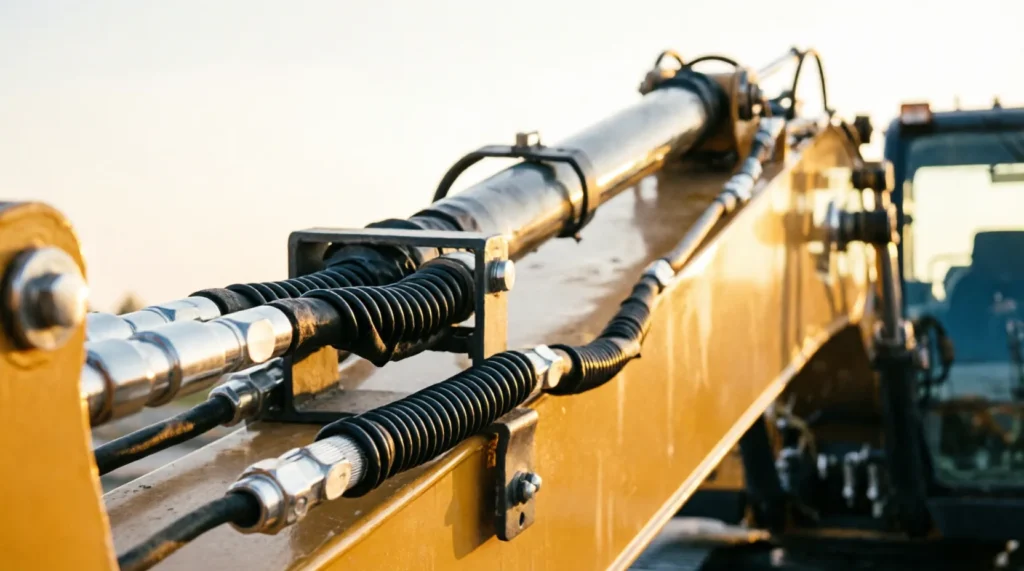

Специфика гидросистемы Terex

• Высокое рабочее давление (High working pressure): Штатная система рассчитана на серьезные нагрузки, поэтому дополнительные линии должны иметь запас прочности минимум в 1.5–2 раза выше номинала.
• Вибрационные нагрузки: Особенно критично для моделей типа 860, где задний ковш работает интенсивно. Обычные резиновые шланги быстро теряют герметичность на стыках.
• Температурный режим: От зимних морозов до летнего перегрева масла. Материалы должны держать диапазон от -40°C до +90°C без потери эластичности .

Именно здесь обычные решения ломаются. Нужен инженерный подход, а не колхозинг.

Гидролинии НАЕКС: Почему выбирают профессионалы?

Компания НАЕКС (NAEX) давно зарекомендовала себя не просто продавцом трубок, а производителем комплексных решений. В чем их фишка? Они не льют всё под одну гребенку. Инженеры НАЕКС учитывают конкретную модель вашей машины и задачи, которые вы планируете решать .

Ключевые преимущества продукции НАЕКС

1. Индивидуальное проектирование (Custom engineering): Перед изготовлением снимаются точные размеры с вашего экскаватора. Трасса прокладки рисуется так, чтобы шланги не терлись о металл даже при полном ходе цилиндров.
2. Качественные комплектующие: Используются рукава высокого давления (РВД) с оплеткой, выдерживающей импульсные нагрузки, и фитинги (fittings) из закаленной стали. Никакого силумина, который лопнет при первом рывке.
3. Защита от внешних воздействий: В критических зонах устанавливаются спиральные защиты или металлические кожухи. Это спасает от камней, арматуры и случайных ударов ковшом .
4. Соответствие ГОСТ и ТУ: Вся продукция сертифицирована. Вы получаете не «кот в мешке», а документально подтвержденное качество, соответствующее требованиям безопасности .

«Мы видели случаи, когда клиенты пытались поставить универсальные китайские комплекты. Через два сезона они переплачивали двойную цену за замену всех шлангов и ремонт гидронасоса из-за попадания резиновой крошки в систему. С НАЕКС такой истории не случается — ставим и забываем на годы.»

Этапы монтажа: Как это делается правильно

Монтаж гидролиний — это не просто «прикрутить шланг». Это хирургическая операция для вашей машины. Ошибка на любом этапе может стоить вам дорогого ремонта. Вот как выглядит процесс у профессионалов:

Шаг 1. Диагностика и замер (Diagnostics and Measurement)

Сначала мастер осматривает машину. Где будут проходить линии? По стреле (boom) или рукояти (stick)? Есть ли штатные места крепления? На этом этапе решается вопрос с типом разводки: однопоточная (single-flow) для молота или двухпоточная (double-flow) для грейфера или вращения .

Шаг 2. Изготовление комплекта

По снятым меркам в цеху НАЕКС собирают линию. Шланги режутся в размер, обжимаются прессом, на них устанавливаются быстроразъемные соединения (БРС / Quick Couplers). Важно: длина рассчитывается с запасом на движение узлов, но без провисания, чтобы не зацепиться за ветки.

Шаг 3. Установка на технику

Это самый ответственный момент. Мастер крепит магистраль специальными хомутами, избегая контакта с острыми кромками металла. Особое внимание уделяется местам прохода через подвижные сочленения — там обязательно ставится защита.

Шаг 4. Подключение и тестирование

Линия подключается к гидросистеме экскаватора через распределитель или напрямую к насосу (в зависимости от схемы). Затем система прокачивается, удаляется воздух. Проводится тест под давлением: проверяются все стыки на предмет течей, оценивается скорость срабатывания навески .

Типичные ошибки при монтаже и как их избежать

Предупрежден — значит вооружен. Вот список «граблей», на которые наступают новички и недобросовестные сервисы:

• Неправильная трассировка: Шланг натянут как струна или, наоборот, болтается. При работе экскаватора он перетирается о металл. Итог — внезапный разрыв и фонтан масла.
• Экономия на фитингах: Использование дешевых переходников. При гидроударах (которые неизбежны при работе молотом) резьба срывается или корпус лопается.
• Отсутствие защиты: Игнорирование кожухов в зоне ковша. Один неудачный удар камнем — и линия пробита.
• Грязь при подключении: Самая коварная ошибка. Если при стыковке в систему попадет пыль или металлическая стружка, она убьет золотники распределителя и насос. Чистота — залог долгой жизни гидравлики .



Экономика вопроса: Стоит ли овчинка выделки?

Часто слышу вопрос: «А не дешевле ли купить б/у оборудование без линий и сделать всё самому ‘дедовским методом’?». Давайте посчитаем. Стоимость качественного комплекта НАЕКС с монтажом — это инвестиция. А стоимость простоя техники, покупки ведер масла для долива и замены порванных шлангов каждые полгода — это черная дыра для бюджета.

Установка правильных гидролиний сразу повышает ликвидность вашей машины. Экскаватор Terex с готовой, аккуратной гидроразводкой под любое навесное оборудование продается на 15–20% дороже и уходит за пару дней. Покупатели видят: здесь за техникой следили, здесь думали о будущем .

Реальный кейс: Terex 860 + Гидроножницы

Недавно к нам обратился владелец парка техники с проблемой: новый комплект гидроножниц отказывался нормально работать на Terex 860. Предыдущие «мастера» поставили тонкие шланги, которые при сжатии металла схлопывались, создавая сопротивление потоку. Машина гудела, грелась, а ножницы еле двигались.

Мы заменили всю трассу на усиленные линии НАЕКС с увеличенным проходным сечением. Переложили магистрали так, чтобы они шли вдоль защищенных зон стрелы. Результат? Ножницы заработали в полную силу, время цикла сократилось на 30%, а температура масла в системе пришла в норму. Клиент сказал просто: «Наконец-то техника стала работать, а не нервировать». Вот ради таких моментов мы и работаем .
