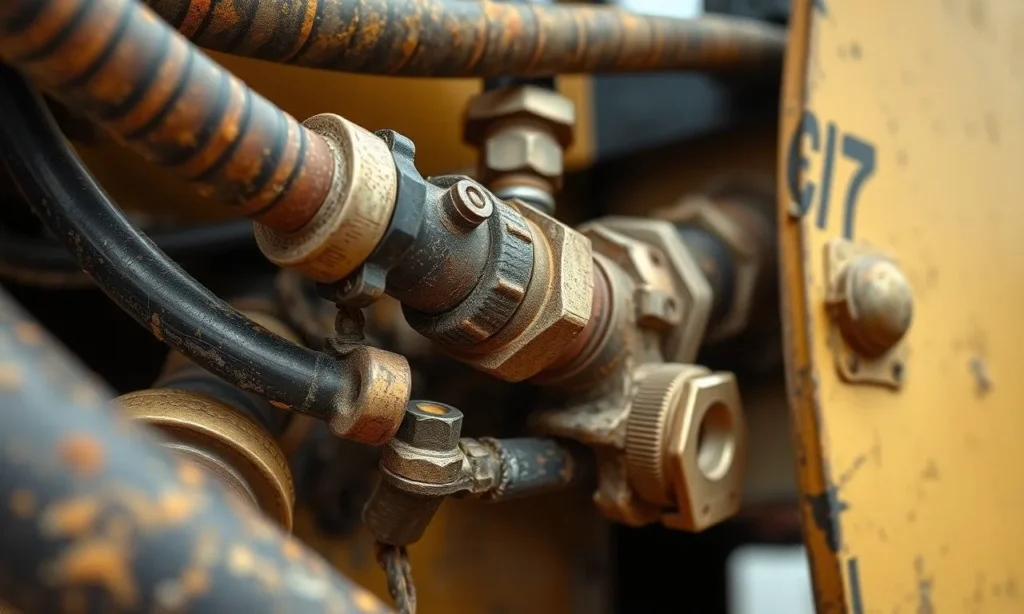

Монтаж навесного оборудования с гидролиниями НАЕКС на экскаватор JCB: Технологии и выгоды

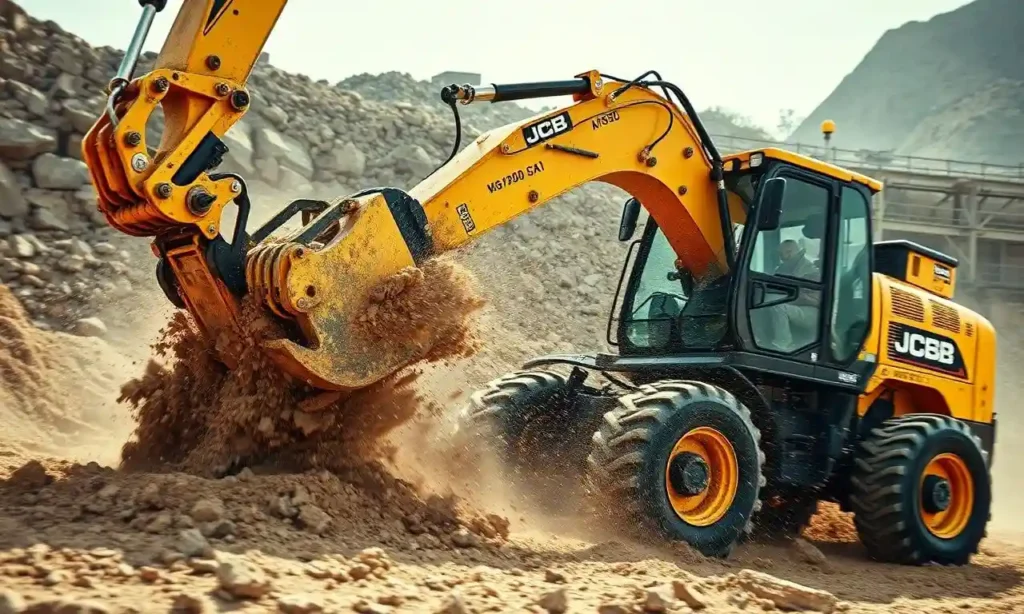

Почему штатной гидравлики JCB недостаточно?

Давайте честно. Базовая комплектация экскаватора-погрузчика JCB рассчитана в первую очередь на работу ковшом и планировочным отвалом. Гидронасосы, конечно, мощные — например, главный насос на JCB 3CX Super выдает до 81 литра в минуту, а система держит давление около 251 бара . Но куда подключать гидромолот? Или гидробур, которому нужен реверс?

Штатные быстроразъемные соединения (БРС), если они вообще есть в базе, часто представляют собой заглушки или простые ниппели, не рассчитанные на постоянную коммутацию под нагрузкой. Попытка «колхозного» подключения через тройники ведет к:

• Падению давления: Гидромолот начинает «жевать» бетон вместо того, чтобы долбить его.
• Перегреву масла: Лишние изгибы и несоответствие сечений шлангов создают турбулентность.
• Выходу из строя распределителя: Грязь и металлическая стружка от неправильной стыковки летят прямо в золотники.

Профессиональная гидролиния от НАЕКС решает эти проблемы на этапе проектирования. Это не набор запчастей из ближайшего магазина, а система, спроектированная под конкретную модель техники.

Технологии НАЕКС: Что внутри?

Когда вы заказываете гидролинию у производителя НАЕКС, вы получаете продукт, прошедший контроль по стандартам, близким к ГОСТ 6286-2017 на рукава высокого давления (РВД) . Но дело не только в сертификатах. Главное — это инженерный подход.

1. Правильный расчет сечения и длины

Многие думают: «Чем толще шланг, тем лучше». Ошибка! Слишком большое сечение увеличивает объем масла в системе, замедляя отклик гидроцилиндров. Слишком малое — создает огромное сопротивление потоку. Инженеры НАЕКС подбирают диаметр РВД так, чтобы скорость потока жидкости оставалась в оптимальных пределах (обычно 3–5 м/с для напорных линий), сохраняя КПД насоса JCB на максимуме.

2. Типы потоков: Однопоточная vs Двухпоточная

Тут важно не запутаться. Если вы планируете вешать только гидромолот или виброплиту, вам хватит однопоточной линии (One Way). Масло идет туда и сливается обратно по одному контуру .

А вот для гидробура, грейфера с вращением или ножниц по металлу нужна двухпоточная реверсивная линия (Two Way). Она позволяет менять направление вращения мотора навесного оборудования. У НАЕКС есть решения и для модернизации: если у вас уже стоит однопоточка, её можно относительно безболезненно переделать в двухпоточную, добавив реверсивный клапан и вторую линию слива .

3. Быстроразъемные соединения (БРС): Плоский фасок против Конуса

Это больная тема для всех механиков. Старые конусные соединения при расстыковке проливают литры масла на землю и засасывают воздух с пылью. Современные гидролинии НАЕКС комплектуются БРС с плоским фаском (Flat Face).

• Нулевой пролив: При отсоединении масло не течет.
• Защита от воздуха: Система остается герметичной, что критически важно для предотвращения кавитации насоса.
• Легкость стыковки: Даже под остаточным давлением муфты соединяются без молотка и мата.



Процесс монтажа: Где скрыты подводные камни?

Казалось бы, что сложного? Прикрутил шланг к распределителю, вывел муфты на стрелу — и готово. На практике 80% поломок гидравлики случаются именно из-за ошибок монтажа. Я видел случаи, когда новые РВД перетирались об острую кромку кожуха через две недели работы. Вот как делают правильно специалисты, работающие с продукцией НАЕКС.

Этап 1: Диагностика и замер

Нельзя купить гидролинию «на глаз». Нужно знать модель насоса, тип распределителя и свободное пространство в машинном отсеке JCB. Специалисты НАЕКС проводят выездные замеры или работают по точным схемам, учитывая расположение портов на блоке управления .

Этап 2: Врезка в систему

Самый ответственный момент. Подключение должно идти до основного распределителя или через специальный делитель потока, чтобы не нарушить приоритет рулевого управления. Ошибка здесь приведет к тому, что при работе молотом у вас «отвалится» руль. В гидролиниях НАЕКС предусмотрены встроенные предохранительные клапаны, которые защищают систему от скачков давления выше 250–260 бар, характерных для ударных нагрузок гидромолота .

Этап 3: Прокладка трассы и защита

Рукава высокого давления (РВД) не любят:

1. Перекручивания: Даже небольшой угол закручивания при монтаже сокращает жизнь шланга в разы. При подаче давления он попытается раскрутиться и порвет оплетку изнутри .
2. Трения: Там, где шланг касается металла, обязательно ставится спиральная защита или хомуты с резиновой прокладкой.
3. Минимального радиуса изгиба: Нельзя заламывать шланг под острым углом. Это пережимает внутренний слой, и поток перекрывается.

Мастера НАЕКС используют специальные скобы и пластиковые гофры, чтобы трасса на стреле экскаватора выглядела аккуратно и служила годами.

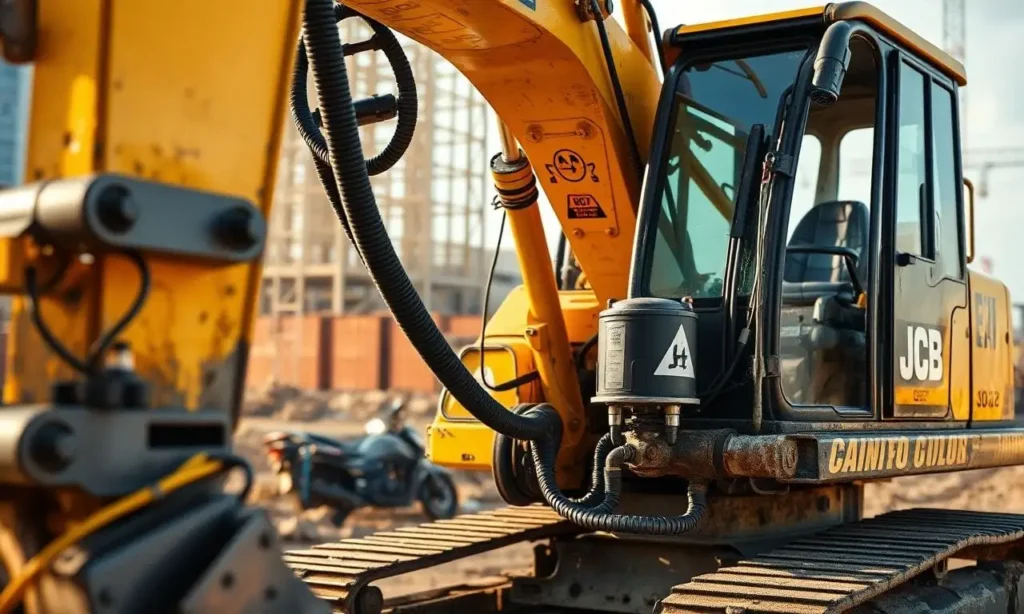

Экономика вопроса: Выгоды установки

Давайте посчитаем деньги. Стоимость комплекта гидролинии с монтажом «под ключ» может показаться ощутимой тратой. Но сравните это с простоем техники.

• Универсальность: Один экскаватор JCB с правильной разводкой заменяет парк узкоспециализированной техники. Сегодня вы копаете траншею, завтра — бурите сваи, послезавтра — сносите стену гидромолотом. Это прямая экономия на аренде или покупке второй машины.
• Ликвидность: Экскаватор с готовой, аккуратной гидролинией НАЕКС на вторичном рынке стоит на 15–20% дороже «голойдой» версии. Покупатели знают: сел и поехал работать.
• Ресурс насоса: Правильно подобранное сечение и качественные фитинги снижают нагрузку на гидронасос. Замена насоса на JCB — это десятки тысяч рублей и простой техники на несколько дней. Гидролиния окупается уже предотвращением одной такой поломки.

Клиенты НАЕКС отмечают, что после установки давление в системе держится стабильно даже при интенсивной работе, а сами муфты не текут годами . Это тот случай, когда скупой платит дважды, а умный — один раз, но качественно.

Чек-лист: Как отличить качественный монтаж от халтуры

Если вы заказываете услугу или принимаете работу, обратите внимание на эти детали:

• Все соединения сухие? Нет ли даже намека на «потение» масла?
• Закреплены ли шланги так, чтобы они не болтались и не терлись друг о друга?
• Используются ли БРС с плоским фаском? (Для современной техники это стандарт).
• Есть ли маркировка на шлангах? (Дата производства, тип давления).
• Проведена ли прокачка системы перед сдачей? (Воздух в гидравлике — это смерть для насоса).

Инвестиция в надежность

Монтаж навесного оборудования с гидролиниями НАЕКС на экскаватор JCB — это не просто техническая процедура. Это апгрейд вашей машины, превращающий её из простого землеройного инструмента в многофункциональный комплекс.

Не экономьте на «артериях» вашей техники. Дешевые шланги, кустарная обжимка и забытый кусок ветоши внутри системы могут стоить вам капитального ремонта гидравлики. Выбирайте проверенные решения, требуйте сертификаты на РВД и доверяйте монтаж профессионалам. Ваш экскаватор JCB отплатит вам бесперебойной работой, а кошелек — отсутствием непредвиденных расходов на ремонт.

Готовы расширить возможности своей техники? Свяжитесь со специалистами НАЕКС, подберите идеальную конфигурацию под ваши задачи и забудьте о проблемах с гидравликой раз и навсегда.

{
«@context»: «https://schema.org»,
«@type»: «FAQPage»,
«mainEntity»: [
{
«@type»: «Question»,
«name»: «Сколько времени занимает установка гидролинии на JCB 3CX?»,
«acceptedAnswer»: {
«@type»: «Answer»,
«text»: «Обычно весь процесс от замера до пусконаладки занимает от 1 до 3 рабочих дней, если речь идет о типовом решении от НАЕКС. Сложные случаи с прокладкой дополнительных линий слива (Drain Line) могут потребовать больше времени, но, как правило, техника не простаивает неделями.»
}
},
{
«@type»: «Question»,
«name»: «Можно ли установить гидролинию самостоятельно?»,
«acceptedAnswer»: {
«@type»: «Answer»,
«text»: «Теоретически — да, если у вас есть опыт работы с РВД, прессом для обжимки фитингов и понимание гидравлических схем. Но на практике самопальный монтаж часто приводит к протечкам и потере гарантии на навесное оборудование. Лучше доверить это сертифицированным специалистам НАЕКС, которые дают гарантию на свою работу.»
}
},
{
«@type»: «Question»,
«name»: «Подойдет ли гидролиния НАЕКС для других брендов, например, CAT или Komatsu?»,
«acceptedAnswer»: {
«@type»: «Answer»,
«text»: «Да, компания НАЕКС производит гидролинии практически для всей спецтехники: от мини-экскаваторов до тяжелых карьерных машин. Конструкция адаптируется под конкретную модель, будь то JCB, Caterpillar, Komatsu или отечественные аналоги.»
}
},
{
«@type»: «Question»,
«name»: «Что такое линия слива (Drain Line) и зачем она нужна?»,
«acceptedAnswer»: {
«@type»: «Answer»,
«text»: «Линия слива (Drain Line) необходима для оборудования с гидромоторами (например, планетарные буры, вращающиеся грейферы). Она отводит утечки масла из корпуса мотора напрямую в бак, предотвращая выдавливание сальников избыточным давлением. Без неё ваш дорогой гидромотор может потечь уже через месяц работы.»
}
}
]
}
